Primjena rješenja za protupožarno brtvljenje cijevi – protupožarne obujmice, ekspandirajuća traka i vatrootporne ploče

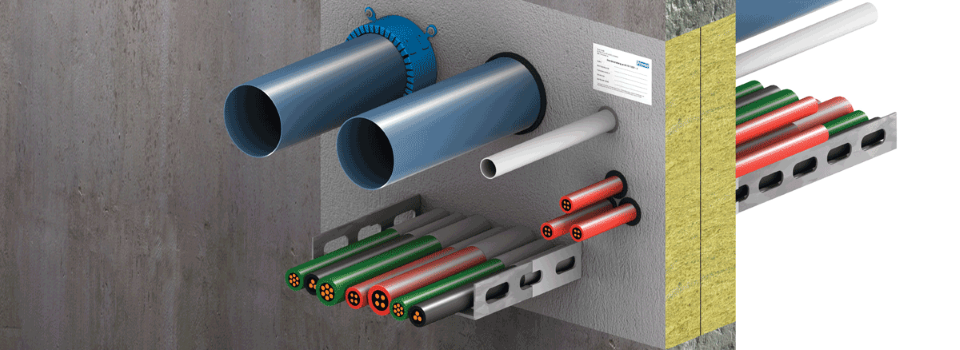

Prikaz višestrukih prodora cijevi i kabela

Ovo je treći članak iz naše serije članaka o protupožarnom brtvljenju. U prvom članku obradili smo protupožarno brtvljenje metalnih cijevi, negorive izolacije cijevi (položaj CS, CI, LS ili LI), moguće konfiguracije završetaka cijevi (U/U, U/C, C/U,C/C), razmake ovjesa i potpore sklopova, dok u drugom članku možete pronaći informacije o cijevima od gorivih materijala, protupožarnom brtvljenju višeslojnih kompozitnih cijevi i gorivoj izolaciji cijevi. U ovom ćemo se članku posvetiti nekima od najvažnijih pitanja koja građevinske tvrtke moraju uzeti u obzir pri protupožarnom brtvljenju uz protupožarne obujmice, traku za brtvljenje cijevi i vatrootporne ploče, a ne odnose se izravno na Promatove proizvode.

Ugradnja protupožarne brtve

Općenito je pravilo da u slučaju zidnih prodora (osim zidova okna – šahtova) treba ugraditi protupožarnu obujmicu, protupožarni ili akrilni omotač , odnosno ekspandirajuću traku, s obje strane prodora. U slučaju podnih prodora navedene proizvode obično treba ugraditi samo s donje strane, ali postoje iznimke. Protupožarnu traku za brtvljenje cijevi PROMASTOP®-W treba instalirati u CLT podu (Cross Laminated Timber - križno laminirano drvo) s obje strane.

Nakon pažljive analize podataka iz tablica u prethodnim člancima možemo zaključiti da se protupožarne obujmice PROMASTOP®-FC postavljaju na zidove/podove (montiraju na površini) i u zidove/podove (ugrađuju se). U teoriji, sve obujmice sa stabilnim metalnim kućištem mogle bi se ugraditi i produženjem od ravnine prodora (montiranjem na površinu) i ugradnjom u ravninu prodora (ugradnjom u zid/pod). Uzmite u obzir da se protupožarne obujmice mogu upotrebljavati isključivo sukladno klasifikaciji u postupku ispitivanja.

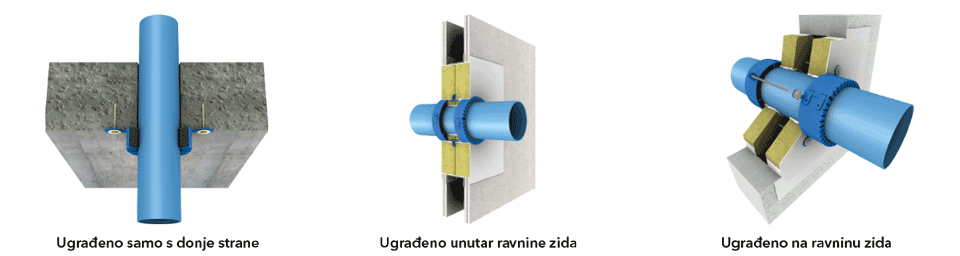

Primjeri ugradnje protupožarne obujmice prema tipu prodora u zidu

Za pravilnu montažu protupožarne obujmice potrebno se usredotočiti na nekoliko zanimljivih točaka:

  1. Prstenasti otvor između plastične cijevi i potporne konstrukcije mora se zabrtviti sukladno ispitanoj konfiguraciji: naprimjer popuniti mineralnom vunom odgovarajuće kvalitete, a prstenasti međuprostor na obje površine mora se zabrtviti pomoću protupožarne mase PROMASEAL®-A. Montaža protupožarne obujmice bez brtvljenja prstenastog otvora (rupe između cijevi i potporne konstrukcije) dopuštena je isključivo ako je tako ispitana i klasificirana.
  2. Protupožarna obujmica PROMASTOP®-FC klasificirana je za uporabu na fleksibilnim i krutim zidovima te krutim podovima.
  3. Protupožarna obujmica prilikom montaže na površinu mora biti ugrađena pomoću navojnih šipki M6 ili M8 na fleksibilne zidove, a na krutim zidovima dovoljno ju je pričvrstiti odgovarajućim vijcima. PROMASTOP®-FC ne smije se ugraditi na fleksibilne zidove pomoću vijaka za gips-kartonske ploče (to se odnosi i na ostale proizvode, stoga je uvijek nužno provjeriti metodu postavljanja prstena na nosivu konstrukciju za vrijeme ispitivanja otpornosti na požar). Isto vrijedi za „mekane“ prodore: ako je obujmica klasificirana za „mekane“ prodore, treba je čvrsto postaviti, naprimjer, pomoću navojnih šipki kroz ploče od mineralne vune ili „mekane“ ploče (malo je vjerojatno da bilo koji element pričvršćenja koji ne prolazi kroz konstrukciju ima sposobnost pričvršćenja prstena za vrijeme ispitivanja koje može trajati 90 minuta ili dulje). Protupožarna obujmica PROMASTOP®-FC klasificirana je za brtvu za „mekane“ prodore PROMASTOP®-CC dimenzija 2 x 50 mm koja se pričvršćuje navojnim šipkama M6/M8 ili spiralnim vijcima dugim najmanje 60 mm ili opružnim preklopnim tiplama M4, uključujući ugradnju u nišu (zasuni za pričvršćivanje nalaze se između dviju ploča od mineralne vune).

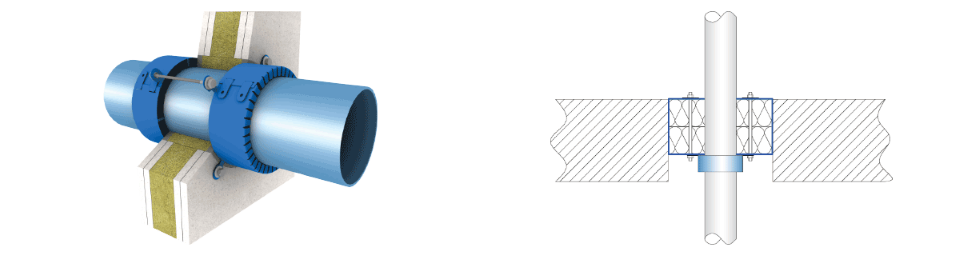

Protupožarne obujmice pričvršćene pomoću navojnih šipki na fleksibilne zidove

Posebne primjene protupožarnih obujmica

Ponekad je protupožarne obujmice potrebno upotrebljavati u posebnim situacijama, kad količina intumescentne ispune s dubinom ugradnje od 30 mm (PROMASTOP®-FC3) više nije dovoljna. Promat je razvio protupožarne obujmice veće širine, PROMASTOP®-FC6 i PROMASTOP®-FC15, pogodne za dubine ugradnje od 60 mm i 150 mm. Posebne primjene:

  • vanjski promjer cijevi veći od 160 mm
  • zidovi okna – šahta (prsten mora biti ugrađen u zidove okna s vanjske strane, okrenut prema zidu, jer se ne može ugraditi s druge strane)
  • kosi prodori (pod kutom)
  • spojnice cijevi.

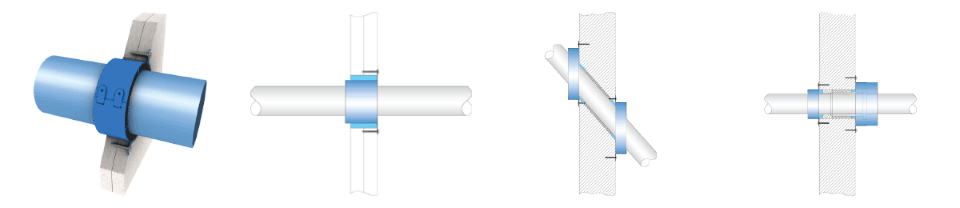

Slike protupožarnih obujmica u posebnim primjenama

Brtvljenje „mekanih“ prodora pomoću protupožarne trake PROMASTOP®-W

Protupožarne brtve bez protupožarnih obujmica vrlo su ekonomično rješenje jer nema potrebe za skupim obujmicama s kućištem od nehrđajućeg čelika, iako i one imaju svoja ograničenja. Protupožarna traka može se upotrebljavati samo kao ugrađeni element; isključivo u kombinaciji s ispitanim „mekanim“ prodorima (trake i „mekani“ prodori nisu varijabilni). Ekspandirajuća traka PROMASTOP®-W klasificirana je za „mekane“ prodore kroz podove i zidove PROMASTOP®-CC i PROMASTOP®-I. Traka se smije ugraditi samo unutar ravnine zida ili poda; smije viriti do 5 mm u odnosu na ravninu površine i ne smije se prekriti premazom koji čini dio „mekanog prodora“ (premaz može spriječiti ekspandiranje trake zbog hlađenja i učinka toplinske izolacije). Protupožarnu traku treba ugraditi tako da je njezin rub unutar iste ravnine donje površine kod podnih prodora, a kod zidnih prodora mora biti usklađen s ravninama s obje strane površine (uzimajući u obzir prethodno spomenuto virenje od 5 mm).

Obratite pozornost na propisani broj slojeva protupožarne trake (ovisno o materijalu i vanjskom promjeru cijevi), npr. klasifikacija otpornosti na požar EI 120-U/C osigurava se pomoću dva sloja omotača PROMASTOP®-W kod „mekanog“ prodora PROMASTOP®-CC dimenzija 2 x 50 mm za PVC-U, PE-HD, ABS, SAN+PVC, PP-H i PP-R cijevi vanjskog promjera do 110 mm.

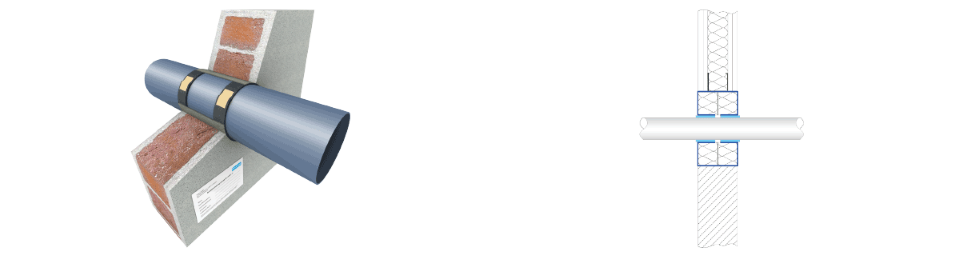

Protupožarno brtvljenje cijevi protupožarnom ekspandirajućom trakom PROMASTOP®-W
Primjena „mekanih“ prodora kroz fleksibilne zidove

Primjena „mekanog“ prodora u fleksibilnim zidovima

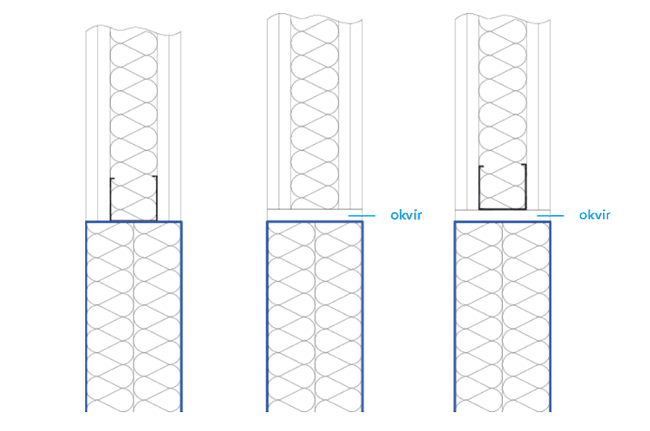

Oko otvora prodora kod fleksibilnih zidova potrebno je napraviti okvir jer se vatrootporne ploče mineralne vune „mekanog“ prodora ne mogu pravilno postaviti ako nema čvrste pregradne površine. Rubovi se mogu izvesti na tri načina za Promat prodore:

  • Metalni zidni profili mogu se iskoristiti za izvedbu rubova. Metalni profili moraju biti izrađeni za preostale otvorene strane. Ako postoji kružni metalni profil, oblaganje otvora nije potrebno.
  • Rub se može napraviti od vatrozaštitnih ploča.
  • Oblaganje ruba moguće je i s pomoću vatrootpornih ploča u slučaju postojećih metalnih profila.

Napomena! U slučaju drvenih nosača potrebno je ostaviti minimalni razmak od 100 mm između otvora prodora i drvenog nosača, a međuprostor između drvenog nosača i otvora mora biti zabrtvljen izolacijom od minimalno 100 mm klasifikacije požarnog razreda A1 ili A2 (sukladno normi EN 13501-1).

Postavljanje vatrootpornih ploča od mineralne vune na „mekani“ prodor u ravninu prodora

Različiti su načini ugradnje izolacije od mineralne vune potrebne debljine od 2 x 50 mm u podove kako bi se dostigao razred otpornosti na požar EI 90:

  • u istoj razini s gornjom ravninom poda
  • u istoj razini s donjom ravninom poda
  • obje ploče mineralne vune u istoj razini s ravninom poda.

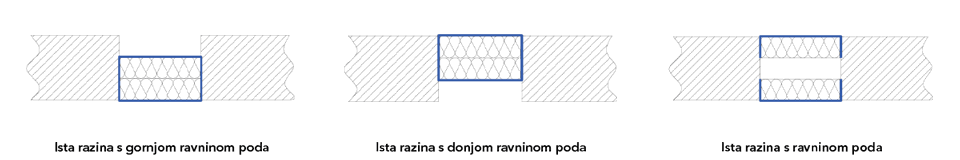

Različiti načini ugradnje vatrootpornih ploča od mineralne vune

Treba uzeti u obzir postupak ispitivanja odabranog proizvoda. Promatovi „mekani“ sustavi prodora, PROMASTOP®-I ili PROMASTOP®-CC, klasificirani su za sva tri postupka.

Razmak između instalacija unutar prodora

Minimalni razmak između svake instalacije i razmak između instalacije i konstrukcije zgrade definiran je u običnom „mekanom“ prodoru; nije ih moguće rasporediti gušće od rasporeda definiranog ispitivanjem. Tablica u nastavku prikazuje sve razmake kod „mekanog“ prodora PROMASTOP®-CC.

Element Minimalni razmak (mm)
Nezapaljiva izolacija – Nezapaljiva izolacija 0
Nezapaljiva izolacija – Potporna konstrukcija / uokvirivanje komponenata 0
Nezapaljiva izolacija – PROMASTOP®-IM CJ21 0
Nezapaljiva izolacija – PROMATECT® ducts 0
Nezapaljiva izolacija – PROMASTOP®-FC 0
Kabeli, kabelske police – Potporna konstrukcija / uokvirivanje komponenata 0
Kabeli, kabelske police – Kabeli, kabelske police 0
Kabeli, kabelske police – PROMASTOP®-FC 0
Kabeli, kabelske police – PROMASTOP®-IM CJ21 0
PROMASTOP®-FC – PROMASTOP®-FC 0
PROMASTOP®-FC – PROMASTOP®-IM CJ21 0
PROMASTOP®-FC – PROMASEAL®-A 0
PROMASTOP®-FC – PROMASEAL®-AG 0
PROMASTOP®-FC – PROMATECT® kanali 0
PROMASTOP®-FC – Potporna konstrukcija / uokvirivanje komponenata 0
PROMASTOP®-W – Nezapaljiva izolacija 0
PROMASTOP®-W – PROMASTOP®-W 0
PROMASTOP®-W – PROMASTOP®-IM CJ21 20
PROMASTOP®-W – PROMASTOP®-FC 0
PROMASTOP®-W – PROMATECT® kanali 30
PROMASTOP®-W – PROMASEAL®-A 0
PROMASTOP®-W – PROMASEAL®-AG 0
PROMASTOP®-W – Potporna konstrukcija / uokvirivanje komponenata 0
PROMASTOP®-IM CJ21 – PROMASTOP®-IM CJ21 0
PROMASTOP®-IM CJ21 – PROMASEAL®-A 0
PROMASTOP®-IM CJ21 – PROMASEAL®-AG 0
PROMASTOP®-IM CJ21 – Potporna konstrukcija / uokvirivanje komponenata 0
Između ostalih objekata nije detaljnije definirano. 100

Ukupna količina instalacija u poprečnom presjeku velikog prodora

Ukupni poprečni presjek sklopova (cijevi, uključujući njihovu izolaciju, kabela, uključujući njihove potporne konstrukcije) unutar velikih prodora („mekana“ izolacija, tvrdi mort, podloge, cigle) ne smije premašivati 60 % poprečnog presjeka prodora.

Protupožarno brtvljenje prodora u sendvič panelima

Protupožarno brtvljenje cijevi ili kabela kroz sendvič-panele

Brtve prodora cijevi ili kabela u sendvič-panelima treba posebno ispitati. Promat je klasificirao sustave prodora kod sljedećih zidova od sendvič-panela:

  • ArcelorMittal Pflaum FO-010-10-80/1000; maksimalna veličina otvora „mekanog“ prodora PROMASTOP®-CC dimenzija 2 x 50 mm: 2,00 m² (EI 120)
  • WP-F 100 (Brucha) = 0,16 m² (EI 90)
  • Kingspan KS 1100 CS; maksimalne dimenzije otvora „mekanog“ prodora PROMASTOP®-CC dimenzija 2 x 50 mm: 600 mm x 600 mm (do EI 60).

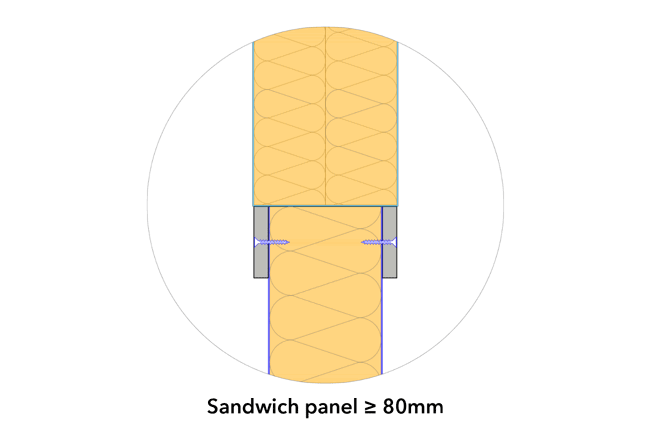

Ispitani panel ArcelorMittal Pflaum Rockwool Panel FO-010-10-80/1000 mora biti debljine ≥ 80 mm, s okvirom od vatrozaštitnih ploča PROMATECT®-100 debljine ≥10 mm ugrađenih oko otvora pomoću vijaka za gips-kartonske ploče (razmak ≤200 mm). Vatrootporne ploče PROMATECT®-100 moraju pokrivati rubni dio otvora duljinom ≥50 mm.

Time završava naša trodijelna serija članaka o brtvljenju prodora cijevi. Riječ je o širokoj i složenoj temi koja zahtijeva mnogo znanja i iskustva. Stoga vas ljubazno pozivamo da se obratite našem tehničkom timu putem poveznice u nastavku. Rado ćemo odgovoriti na sva vaša pitanja u vezi s vašim projektima. Projektirajmo sigurne zgrade zajedno.
