Пожарозащитни уплътнения за тръби – монтаж и нанасяне

Това е третата статия в нашата серия. В първите две обхванахме теми, като запълващи уплътнители на метални тръби, негорими тръбни изолации (CS, CI, LS или LI конфигурации), възможни конфигурации за края на тръбите (U/U, U/C, C/U, C/C), окачване и разстояния между опорите, тръби, изработени от горими материали, запълващи уплътнители за многослойни композитни тръби и горими тръбни изолации.

Сега е време да разгледаме някои от най-важните неща, които всеки строител трябва да вземе предвид и които не са свързани с продуктите на Promat.

Монтаж на яки

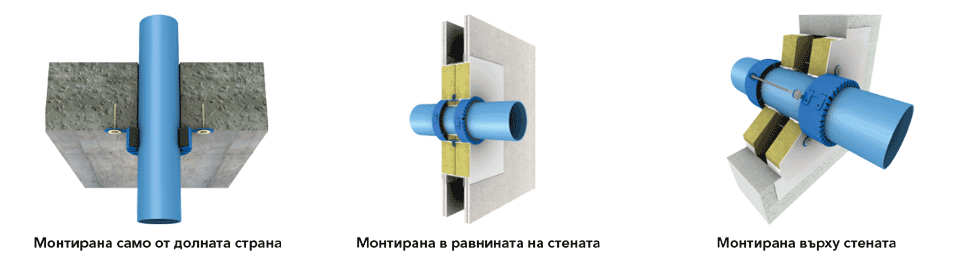

Като основно правило, в случай на стенно преминаване (освен за шахтови стени) пожарозащитните яки, ленти или акрил трябва да бъдат монтирани от двете страни на преминаването. В случай на подово преминаване, споменатите продукти трябва да бъдат монтирани обикновено само от долната страна, но има изключения: пожарозщитна лента Pipelife Radopress трябва да бъде монтирана в в ламинирания (CLT) под от двете страни.

След внимателен преглед на данните от таблиците, с които се запознахме в предишните статии, можем да заключим, че пожарозащитните яки PROMASTOP®-FC могат да се монтират на стени/подове (монтиране на повърхността) или в стени/подове (вграждане). Теоретично всички яки с метална обшивка биха могли да се монтират извън равнината на преминаване (монтаж на повърхността), както и чрез вграждане в равнината на преминаване (вграждане). Моля, вземете под внимание, че яката може да се използва само в съответната изпитана и класифицирана конфигурация.

Има няколко важни момента при правилното поставяне на пожарозащитната яка:

1. Пръстеновидната междина между пластмасовата тръба и опорната конструкция трябва да бъде уплътнено в съответствие с тестваната конфигурация: например обратно запълване с минерална вата, която е с определени характеристики и е уплътняване на пръстеновидната междина на двете повърхности с PROMASEAL®-A. Поставянето на пожарозащитната яка без уплътняване на пръстеновидната междина (пространството между тръбата и опорната конструкция) е разрешен, само ако е било тествано и класифицирано по този начин.
2. Пожарозащитната яка PROMASTOP®-FC е класифицирана за използване в леки стени, в монолитни стени и в монолитни подове).
3. Яката трябва да бъде захваната към леката стена за използване с монтаж на повърхността с шпилки M6 или M8 , докато за монолитни стени е достатъчно нормално завинтване. PROMASTOP®-FC не може да бъде монтирана на леки стени с винтове за гипсокартон (това се отнася и за други продукти и следователно методът на захващане на яката към поддържащата конструкция по време на огневите изпитвания трябва винаги да бъде проверяван). Същото се отнася и за меки преминавания: ако яката е класифицирана за преминавания през вата, тя трябва да бъде здраво захваната например с шпилки, преминаващи през плоскостите от минерална вата (трудно е да си представим, че захващане, което не преминава през конструкцията, е способно да закрепи яката по време на изпитване, продължаващо 90 мин. или по-дълго). Пожарозащитната яка PROMASTOP®-FC е класифицирана в уплътнение с меко преминаване 2 x 50 mm PROMASTOP®-CC, захванато с шпилки M6 / M8 или мин. 60 mm винтове със спирална резба, или пружинен болт с резба до главата M4, а също и при монтаж в жлебове (фиксиращите заключвания са между двете плочи от минерална вата).

Специални приложения на пожарозащитните яки

Понякога яките трябва да бъдат използвани в специални ситуации, където количеството набъбваща вложка с ширина 30 mm (PROMASTOP®-FC3) не е достатъчна. По тази причина Promat разработи по-големите яки PROMASTOP®-FC6 и PROMASTOP®-FC15, с ширина на вложката 60 mm и 150 mm. Специални приложения:

• външен диаметър на тръбата, по-голям от 160 mm
• шахтови стени (яката трябва да бъде монтирана в шахтовата стена отвън, обърната към стената, тъй като не може да бъде монтирана от задната страна)
• наклонени преминавания
• тръбни съединения

Меки запълващи уплътнения с пожарозащитна лента PROMASTOP®-W

Запълващите уплътнения без използване на яки са много икономично решение, защото няма нужда от скъпи яки с обшивка от неръждаема стомана, въпреки че имат ограничения. Може да се използва пожарозащитна лента, само ако е вградена в използваните материали; комбинация с изпитано преминаване в мека вата, (лентата и мекото преминаване не могат да бъдат променяни). Лентата PROMASTOP®-W е класифицирана в преминавания от мека вата заедно с обмазките PROMASTOP®-CC или PROMASTOP®-I. Монтажът е скрит в равнината на стената/пода, лентата трябва да излиза до 5 mm от повърхността и не трябва да бъде покрита с обмазката (обмазването ще охлади и ще изолира лентата, с което ще попречи на нейното набъбване.

Броят намотки (в зависимост от материала и външния диаметър на тръбата) трябва да се вземе предвид (напр. класификация EI 120-U/C е осигурена с две намотки PROMASTOP®-W при меко преминаване 2 x 50 mm PROMASTOP®-CC за PVC-U, PE-HD, ABS, SAN+PVC, PP-H и PP-R тръби с външен диаметър до 110 mm).

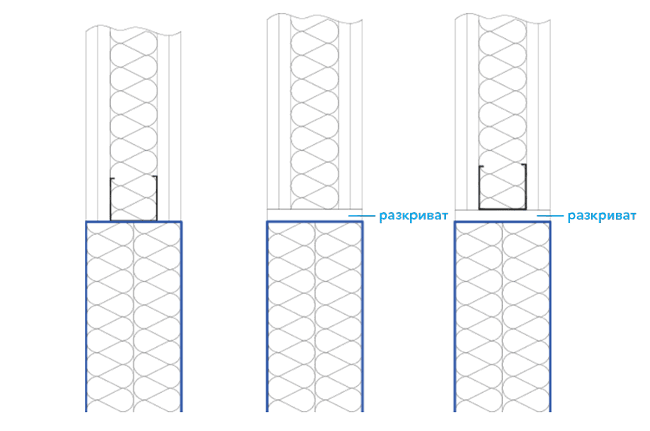

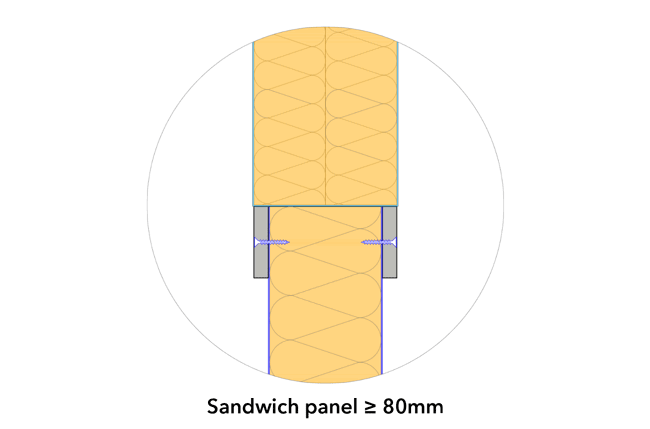

Поставяне на плочите от минерална вата за преминаването в равнината на стената

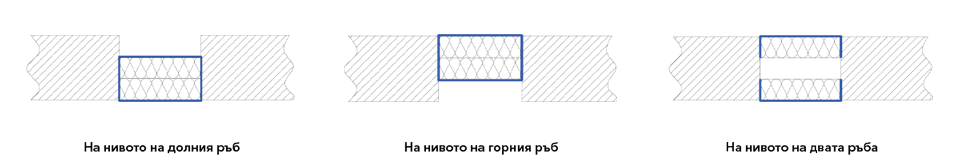

Има различни начини за монтиране на необходимата изолация от минерална вата с дебелина 2 x 50 mm в подове, за да се постигне класификация EI 120:

• на същото ниво с горната равнина на пода
• на същото ниво с долната равнина на пода
• и двете плоскости минерална вата са в същите равнини, като равнините на пода

Изпитвателните конфигурации на избрания продукт трябва да бъдат взети предвид. Системите на Promat за преминавания с PROMASTOP®-I или PROMASTOP®-CC са класифицирани и за трите изпълнения.

Разстояние между обслужващите инсталации в преминаването

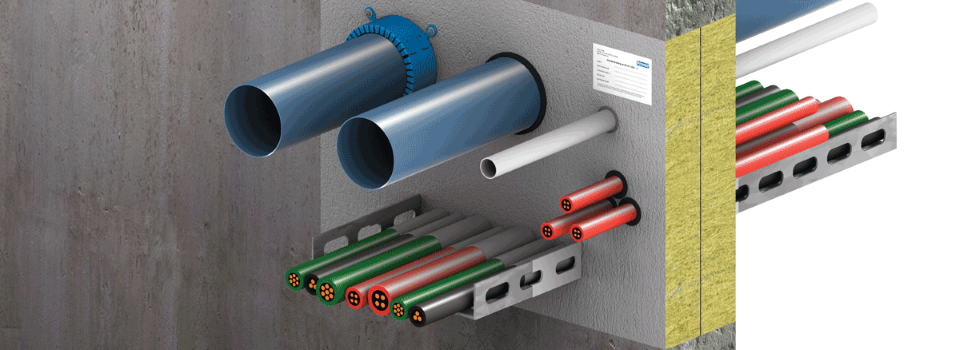

Минималното разстояние между обслужващите инсталации и разстоянието на обслужващите инсталации до конструкцията са определени за меки преминавания; не е възможно поставянето по-нагъсто от конфигурацията, дефинирана по време на изпитването. Следната таблица показва всички разстояния при меко преминаване PROMASTOP®-CC.

Общ брой на преминаващи обслужващи инсталации през преминаване с голямо напречно сечение

Целият обем на инсталации и елементи (тръби, заедно с изолациите им, кабели заедно с опорните им конструкции) при големи преминавания не може да надвишава 60% от сечението на отвора.

С това нашата серия от три статии, посветени на уплътненията при преминавания на тръби, завършва. Темата е обширна и сложна; изисква много познания и опит. Затова ви каним най-учтиво да се свържете с нашия технически екип, като използвате връзката по-долу. Ще се радваме да отговорим на всички евентуални въпроси относно вашите проекти. Нека заедно да строим по-безопасни сгради.
