Ventiliacija ir dūmų ištraukimas

Priešgaisriniai reikalavimai ugniai atspariems ortakiams ir dūmų šalinimo kanalams tiesiogiai susiję su jų paskirtimi, gaisro pobūdžiu ir elgsena bei degia statybine medžiaga. Labai svarbios ir ugniai atsparių ortakių ir dūmų šalinimo kanalų eksploatacinės savybės. Ugnies plitimą iš vieno gaisrinio skyriaus į kitą (pavyzdžiui, tarp aukštų), per laiptines ir bendruosius koridorius galima sustabdyti tik tada, jeigu naudojamos tos pačios priešgaisrinės klasifikacijos ir atsparumo ugniai klasės statybinės medžiagos bei konstrukcijos elementai. Įprasti plieno lakštų kanalai neatitinka tarptautinių gaisrinės saugos reikalavimų. Nuo ugnies jie labai greitai įkaista ir deformuojasi. Tam tikromis aplinkybėmis jie net paspartina ugnies ir dūmų plitimą.

Ugniai atsparūs ortakiai iki 180 minučių

Nepriklausomo gamintojo plieno lakštų kanalus galima apdengti priešgaisrinėmis plokštėmis PROMATECT® arba galima juos pagaminti vien tik iš priešgaisrinių plokščių PROMATECT®.

Jeigu plieno lakštų kanalai dengti, pavyzdžiui, priešgaisrinėmis plokštėmis PROMATECT®, jie dėl pakitusios naudojimo paskirties privalo atitikti papildomus priešgaisrinius reikalavimus.

Ugniai atsparūs ortakiai išbandomi pagal EN 1366-1, o klasifikuojami pagal EN 13501-3 reikalavimus.

Tačiau ekonomiškiau įrengti išbandytus ir patikrintus pasaulyje pirmaujančios gamintojo priešgaisrinių technologijų srityje, ugniai atsparius ortakius PROMATECT®.

Naujiena! Ugniai atsparius ortakius galima įrengti iš 3 arba 4 kraštinių prie ugniai atsparumo iki EI120 (Sertifikatai 2021 1 ketvirtyje)

Atsisiųsti techninę specifikaciją             Atsisiųsti įrengimo instrukciją

Dūmų šalinimo kanalai iki 180 minučių

Dūmų šalinimo kanalai išbandomi automatiškai, naudojant ugnies apkrovą iš abiejų pusių. Iš esmės galima išskirti du dūmų šalinimo kanalų tipus:

  • vienos patalpos dūmų šalinimo kanalai “single”, kuriuos galima naudoti tik vienoje patalpoje ir kurie išbandomi pagal EN 1366-9, o klasifikuojami pagal EN 13501-4 reikalavimus;
  • kelių atskirų patalpų dūmų šalinimo kanalus “multi”, kuriuos galima naudoti keliose patalpose ir kurie išbandomi pagal EN 1366-8, o klasifikuojami pagal EN 13501-4 reikalavimus.

„Promat“ siūlo iki 180 minučių apsaugančius nuo ugnies plitimo dūmų šalinimo kanalus iš plokščių PROMATECT®.

Naujiena! Dūmų šalinimo kanalus galima įrengti iš 3 arba 4 kraštinių prie ugniai atsparumo iki EI120. Jau greitai dūmų šalinimo kanalai EI120 tik su 40 mm storio plokštėmis PROMATECT®.

Atsisiųsti techninę specifikaciją  Atsisiųsti įrengimo instrukciją

Žiūrėti video

Ventiliacija ir dūmų ištraukimas

Ugniai atsparių ortakių ir dūmų šalinimo kanalų privalumai

Ugniai atsparių ortakių ir dūmų šalinimo kanalų privalumai

Ugniai atsparių ortakių ir dūmų šalinimo kanalų privalumai

    • Nereikia plieno lakštų ventiliacijos kanalų
    • Vientisa konstrukcija
    • Stabilūs matmenys ir atsparumas drėgmei
    • Mažas ortakių ir kanalų storis
    • Kanalai ir ortakiai iš 3 kraštinių esant ugnies atsparumui iki EI120
    • Lengva konstrukcija
    • Lygus paviršius
    • Montavimo statybvietėje galimybės
    • Atsparumas ugniai ne tik "EI", bet ir "EIS"

Dūmų šalinimo kanalai

Dūmų šalinimo kanalai

Dūmų šalinimo kanalas – ortakis, skirtas dūmams, dujoms šalinti iš pastato. Dūmų šalinimo kanalai yra sudėtinė dūmų ir šilumos kontrolės sistemų dalis. Paskirtis – užtikrinti dūmų ir karštų dujų ištraukimą iš degančios patalpos ir / arba dūmų šalinimą po gaisro. Dūmų šalinimo kanalai įrengiami gyvenamosios, viešbučių, administracinės, prekybos, paslaugų, maitinimo, transporto, kultūros, mokslo, gydymo, poilsio, sporto, religinės, specialiosios paskirties pastatuose.

  • Dūmų šalinimo kanalai yra išbandomi pagal EN 1366-8 ir EN 1366-9, o klasifikuojami pagal EN 13501-4 reikalavimus.
  • Dūmų šalinimo kanalai sertifikuoti pagal LST EN12101-7.

Dūmų šalinimo kanalų sistema: PROMADUCT®-500

Naudojamas sprendimas: kanalo formavimas su kalcio silikato plokštėmis PROMATECT® L500

Atsparumas ugniai: EI 60 – EI 180

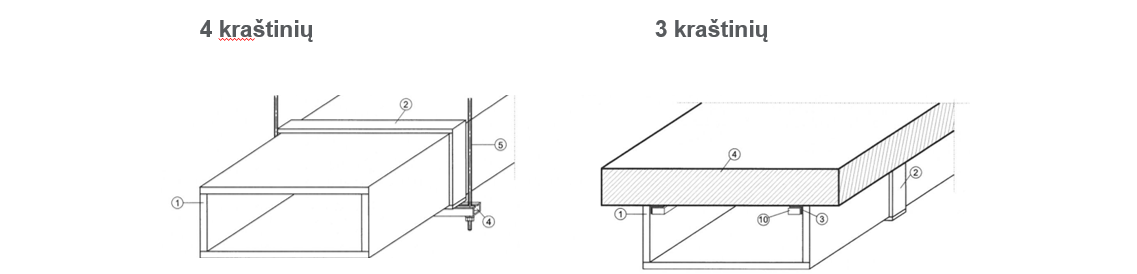

Dūmų šalinimo kanalai „single“ ir „multi“ su PROMATECT® L500 gali būti montuojami iš:

Promatect 2.png

Plokščių parinkimas pagal atsparumą ugniai

Kanalas „multi“

Produktas Pritaikymas Ugniai atsparumas Naudojamas storis mm
PROMATECT® L500 Dūmų šalinimo kanalas iš 3-4 kraštinių (horizontalus/vertikalus) EI60 (ho-ve) S1500 multi 30
Dūmų šalinimo kanalas iš 3-4 kraštinių (horizontalus/vertikalus) EI120 (ho-ve) S1500 multi 50
Dūmų šalinimo kanalas/šachta iš 4 kraštinių (vertikalus) EI180 (ve) 2 x 30
Plokščių sandūroms naudojamos identiško storio juostelės iš Promatect-L500 arba Promatect-H, 10 mm plokštė.
Svarbu!
  • Vieninteliai sertifikuoti Lietuvos rinkoje formuojant kanalus iš 3 kraštinių! Montuojant kanalus iš 3 kraštinių sutaupote iki 30% kaštų.
  • Jau greitai dūmų šalinimo kanalai EI120 tik su 40mm storio plokštėmis PROMATECT®-L500
  • Maksimalūs matmenys: 2300mm x 1000mm, bet skerspjūvio plotas negali viršyti 1,955m2 (kanalams iki EI120).

Kanalas „single“

Produktas Pritaikymas Atsparumas ugniai Naudojamas storis mm
PROMATECT® L500 Vienos patalpos dūmų šalinimo kanalas iš 3-4 kraštinių (TIK horizontalus) PROMADUCT-E600S 120 (ho) S1500 20
Plokščių sandūroms naudojamos identiško storio juostelės iš Promatect-L500 arba Promatect-H, 10 mm plokštė plokštė.
Svarbu!
  • Vieninteliai sertifikuoti Lietuvos rinkoje formuojant kanalus iš 3 kraštinių! Montuojant kanalus iš 3 kraštinių sutaupote iki 30 % kaštų.
  • Maksimalūs matmenys: 2460 mm x 1250 mm



Ugniai atsparūs (priešgaisriniai) ortakiai

Ugniai atsparus (priešgaisrinis) ortakis – takas orui tiekti ar išleisti. Ugniai atspariu ortakiu oras tiekiamas įvairioms pastato patalpoms. Galimas ir viršslėgio tiekimas ortakiu.

  • Ugniai atsparūs oro tiekimo kanalai (ortakiai) išbandomi pagal standarto LST EN 1366-1 (Inžinerinių tinklų įrenginių atsparumo ugniai bandymai. 1 dalis. Vėdinimo ortakiai) reikalavimus.
  • Ugniai atsparūs oro tiekimo kanalai (ugniai atsparūs ortakiai) klasifikuojami pagal standarto LST EN 13501-3 reikalavimus.

Naudojamas sprendimas: ortakio formavimas su kalcio silikato plokštėmis PROMATECT® Ls ir PROMATECT® L500

Atsparumas ugniai: EI 30 – EI 180

Ugniai atsparūs ortakiai su PROMATECT® Ls ir PROMATECT® L500 gali būti montuojami iš:

Promatect 2.png

Plokščių parinkimas pagal atsparumą ugniai

Produktas Pritaikymas Atsparumas ugniai Naudojamas storis mm
PROMATECT® L500 Ugniai atsparus ortakis iš 3-4 kraštinių (horizontalus/vertikalus) EI60 30
Ugniai atsparus ortakis iš 3-4 kraštinių (horizontalus/vertikalus) EI120 50
PROMATECT® Ls Ugniai atsparus ortakis iš 4 kraštinių (horizontalus) EI180 45
PROMATECT® L500 Ugniai atsparus ortakis iš 4 kraštinių (horizontalus/vertikalus) EI180 2x30
Plokščių sandūroms naudojamos identiško storio juostelės iš PROMATECT® Ls arba PROMATECT® L500
Svarbu!
  • Vieninteliai sertifikuoti Lietuvos rinkoje formuojant ortakius iš 3 kraštinių (jau greitai nuo 2021 1-2 ketvirčio!)! Montuojant ortakius iš 3 kraštinių sutaupote iki 30% kaštų.
  • Ugniai atsparūs ortakiai iš 3 kraštinių prie ugniai atsparumo iki EI120
  • Maksimalūs matmenys: 2300mm x 1000mm, bet skerspjūvio plotas negali viršyti 1,955m2 (ortakiams iki EI120).

Tranzitinių elektros kabelių apsauga

Tranzitinių elektros kabelių apsauga

Tranzitinių elektros kabelių apsauga

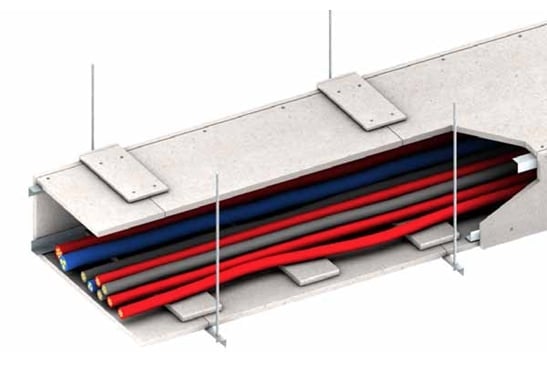

Elektros kabeliai ir vamzdžiai dažnai montuojami koridoriuose ir paskirstomi į gretimas patalpas. Kilus gaisrui, koridoriai yra prieigos takai ir avariniai išėjimai, todėl kabelių montavimas čia kelia tam tikrus pavojus. Jei instaliacijos užsidega, pavyzdžiui, dėl trumpojo jungimo, prieigos takais ir avariniais išėjimais naudotis nebegalima dėl dūmų ir toksinių dujų.

Tranzitu klojamos kabelių inžinerinės komunikacijos turi būti izoliuotos panaudojant priešgasrinį ugniai atsparių kalcio silikato plokščių izoliavimo kanalą PROMATECT®-L500.

Siekiant apsisaugoti nuo gaisro, galima naudoti:

  • PROMATECT®-L500 kabelių kanalai (apsauga nuo gaisro kanalo viduje). Apsaugo avarinius išėjimus nuo kabelių gaisro poveikio. Gaisras izoliuojamas kanalo viduje ir negali išplisti į grindų ertmę. Avarinis išėjimas lieka laisvas.
  • PROMATECT®-L500 kabelių kanalai (apsauga nuo gaisro kanalo išorėje). Suprojektuoti taip, kad kilus gaisrui patalpoje, nepakistų kabelių savybės ir būtų apsaugoti nuo ugnies. Kilus gaisrui, būtina, kad tam tikros instaliacijos ir sistemos ir toliau veiktų.

Klasifikavimas
Priešgaisrinė sistema išbandyta pagal standarto LST EN 1366-5 “Inžinerinių tinklų įrenginių atsparumo ugniai bandymai. 5 dalis. Inžinerinių tinklų kanalai ir šachtos” reikalavimus.

Atsparumas ugniai EI 30 - EI 180

Atsisiųsti eksploatacinių savybių deklaraciją

Atsisiųsti techninę specifikaciją     Atsisiųsti įrengimo instrukciją
