Konstruktion 485.76

PROMAGLAS®-Leichtbaukonstruktion F 60, zum Einbau in Wände, mit PROMAGLAS® 60/25-Brandschutzglas als Montageset

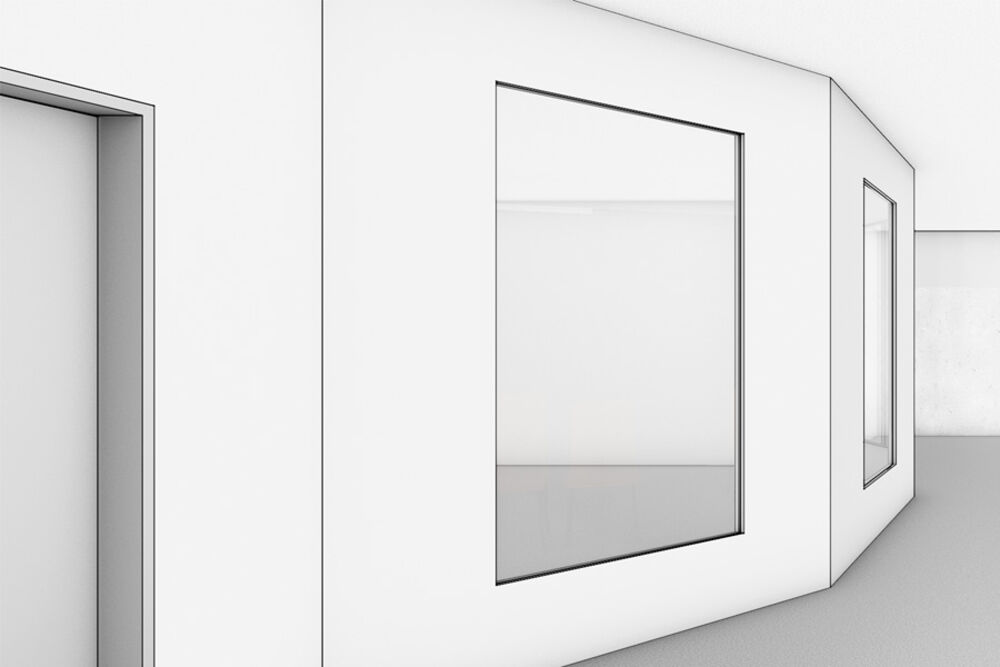

Diese F 60 klassifizierte Brandschutzverglasung kann sowohl mit Einzelscheiben als auch als fortlaufendes Fensterband in Massiv und Metallständerwänden eingebaut werden. Die PROMAGLAS®-Leichtbaukonstruktion F 60 wird im Innenbereich von Gebäuden eingesetzt.

Die Glaslagerung mit PROMATECT®-H Brandschutzbauplatten-Streifen an den flankierenden Bauteilen ermöglicht eine rahmenlose Optik. Dieses Konstruktionsblatt zeigt ausschnittsweise die Merkmale dieser Glaselemente bei Ausführung mit dem PROMAGLAS®-Montageset 60. Weitere Ausführungsdetails siehe ABG bzw. auf Anfrage.

Konstruktion 485.76

Informationen

Merkmale:

  • hochfeuerhemmende Verglasung
  • Einbau in Massiv- und in bis zu 5 m hohe Metallständerwände ≥ F 60
  • optisch rahmenlose Scheibenlagerung
  • Ausführung wahlweise mit Holzglashalteleisten
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • größtes BÖM 1260 mm × 2360 mm
  • das einbaufertig lieferbare Montageset beinhaltet alle Produkte zur Herstellung der Brandschutzverglasung

Anwendung:

Hochfeuerhemmende Verglasung

als einbaufertiges Montageset lieferbar

Nachweis(e)

ABG Nr. Z-19.14-1222 des DIBt Berlin
