Konstruktion 485.17

Oberlichtverglasung PROMAGLAS®-OLV G 30, ohne glasteilende Profile, G 30

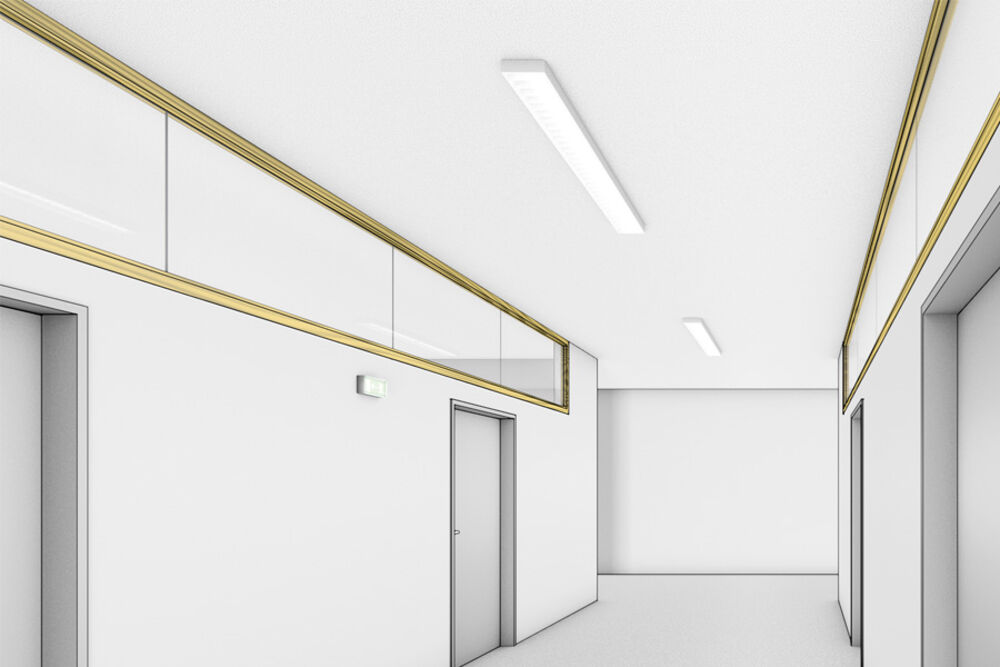

Mit dieser G 30 klassifizierten Brandschutzverglasung sind Oberlichtverglasungen bis zu einer Höhe von 1,22 m mit unbegrenzter Länge möglich. Die Glaswand PROMAGLAS®-OLV G 30 wird im Innenbereich von Gebäuden eingesetzt. Die Anordnung der querformatigen Promat®-SYSTEMGLAS 15-Scheiben erfolgt ohne glasteilende Profile.

Dieses Konstruktionsblatt zeigt übersichtlich und ausschnittsweise die Merkmale dieser Glaswand. Weitere Planungs- und Ausführungsdetails siehe ABG bzw. auf Anfrage.

Konstruktion 485.17

Informationen

Merkmale:

  • Einbau in Stahlständerwände ≥ F 30 in Trockenbauweise
  • statisch nachgewiesen für Gedrängelasten nach DIN 4103
  • umlaufende Holzrahmenkonstruktion mit schlanken Profilen

Anwendung:

Feuerwiderstandsfähige Verglasung Oberlichtverglasung mit unbegrenzter Länge und flächenbündigen Glasstößen ohne glasteilende Profile Promat-Material Promat®-SYSTEMGLAS 15, kantenfein Nachweis(e) ABG Nr. Z-19.14-2017 des DIBt, Berlin

Downloadbereich

Downloadbereich

Dokumente zu den in der Konstruktion enthalten Promat-Produkten
