Preboji plastičnih cevi in kablov so v praksi običajno znani kot »požarni preboji«, ki so navedeni v tehnični smernici TSG-001 in smernici tretjega nivoja SZPV 408. V prvem delu naše serije člankov o prebojih cevi kot eni bistveni komponent požarnega sistema je bilo govora o prebojih kovinskih cevi, negorljivi izolaciji cevi (razporeditve CS, CI, LS ali LI), možnih konfiguracijah koncev cevi (U/U, U/C, C/U, C/C) ter razmikih pri visečih in podprtih montažah. Pričujoči drugi del obravnava cevi iz gorljivih materialov, preboje večslojnih kompozitnih cevi in izolacijo gorljivih cevi, obenem pa vključuje tudi nekatera še ne splošno znana osnovna pravila, ki jih je pri projektiranju, montaži in pregledu požarnih prebojev treba upoštevati.

Material gorljive cevi

Preskusi, ki temeljijo na standardu EN 1366-3, morajo biti izvedeni ločeno tudi za cevi iz PVC-U in PE-HD. Skladno s standardom preskušanja so preskusni rezultati za cevi iz PVC-U, izdelane na podlagi standardov EN 1329-1, EN 1453-1 ali EN 1452-1, prav tako veljavni za cevi iz PVC-C, izdelane na podlagi EN 1566-1. Rezultati za cevi iz PE-HD, izdelane na podlagi standardov EN 1519-1 ali EN 12666-1, se lahko uporabljajo za cevi iz PE, izdelane po standardih EN 12201-2, EN 1519-1 ali EN 12666-1, in za cevi iz akrilonitril butadien stirena (ABS), izdelane na podlagi standarda EN 1455-1, ter za cevi iz mešanice kopolimera stirena in polivinilklorida (SAN+PVC), izdelane skladno s standardom EN 1565-1.

Debelina sten plastičnih cevi

Po standardu EN 1366-3 se tipi preskušanih cevi delijo na velikostne skupine glede na premer in debelino stene (npr. velikostna skupina 1: zunanji premer cevi 50–80 mm in debelina stene cevi 3–6 mm; velikostna skupina 2: zunanji premer cevi 90–125 mm in debelina stene cevi 3–8,6 mm itd.). Posamezno vrsto objemke je mogoče uporabiti samo za tisto velikostno skupino, za katero je ta imela pozitivne rezultate preskusa.

Gorljiva izolacija na ceveh iz gorljivega materiala

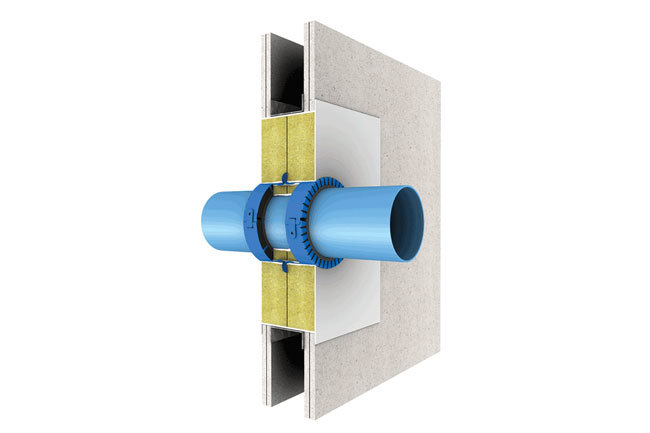

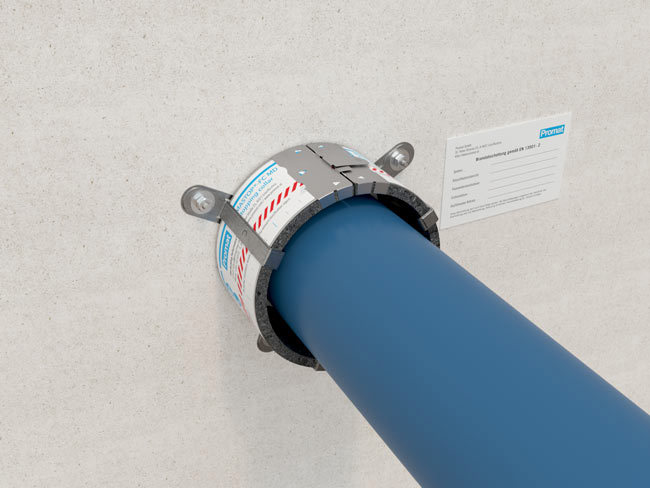

V praksi so cevi običajno opremljene z izolacijo iz gorljivih materialov, da se zagotovi toplotna ali zvočna izolacija. To je treba upoštevati pri testiranju objemk. Kot prikazuje spodnja preglednica, sta požarni objemki PROMASTOP®-FC3 in PROMASTOP®-FC6 razvrščeni za požarno odpornost od EI 60-U/U do EI 120-U/U s cevmi Geberit Silent PP mer Ø 32 mm / s 2,0 mm – Ø 160 mm / s 32,0 mm (s: debelina stene cevi).

Kovinske cevi z gorljivo izolacijo

Preboje kovinskih cevi smo obravnavali v prejšnjem članku, vendar gorljiva izolacija tam ni bila omenjena. Klasifikacijo požarne odpornosti EI 120-U/C lahko dosežemo s požarnimi opekami PROMASTOP®-B, ki se uporabljajo za preboje jeklenih cevi z zunanjim premerom cevi do 220 mm in debelino stene cevi 18 mm, obdanih z izolacijo debeline največ 32 mm in klasifikacijo odziva na ogenj B-s3, d0. Preboji bakrenih cevi z zunanjim premerom cevi do 88,9 mm in debelino stene cevi do 14,2 mm so razvrščeni za požarno odpornost EI 90-U/C z enako izolacijo. Upoštevajte, da je koeficient toplotne prevodnosti materiala stene cevi bistvenega pomena (o tem koeficientu smo že pisali) – nižje požarne lastnosti so bile dosežene pri enaki rešitvi za preboje bakrenih cevi in z boljšo toplotno prevodnostjo, manjšim premerom in manjšo debelino stene.

Večslojne kompozitne cevi z gorljivo izolacijo

Preboji s klasifikacijo EI 120-U/C za aluminijaste kompozitne cevi (npr. Pipelife RADOPRESS) s kemičnimi oznakami PE-X/Al/PE-X in gorljivo izolacijo se lahko zatesnijo z enim slojem požarnega traka PROMASTOP®-W v mehkih prebojih PROMASTOP®-CC. Možni sta dve vrsti izolacije:

• klasifikacija odziva na ogenj B-s3, d0 po EN 13501-1 (npr. kavčuk), debelina ≥ 6 mm ≤ 32 mm; zunanji premer cevi je največ 60 mm;
• klasifikacija odziva na ogenj po EN 13501-1 (npr. PE), debelina ≥ 4 mm ≤ 9 mm; zunanji premer cevi je največ 32 mm.

V naslednjem članku bomo govorili o vprašanjih, ki jih je treba upoštevati med postopkom montaže in uporabe ne glede na proizvod, ki ga izberete.
