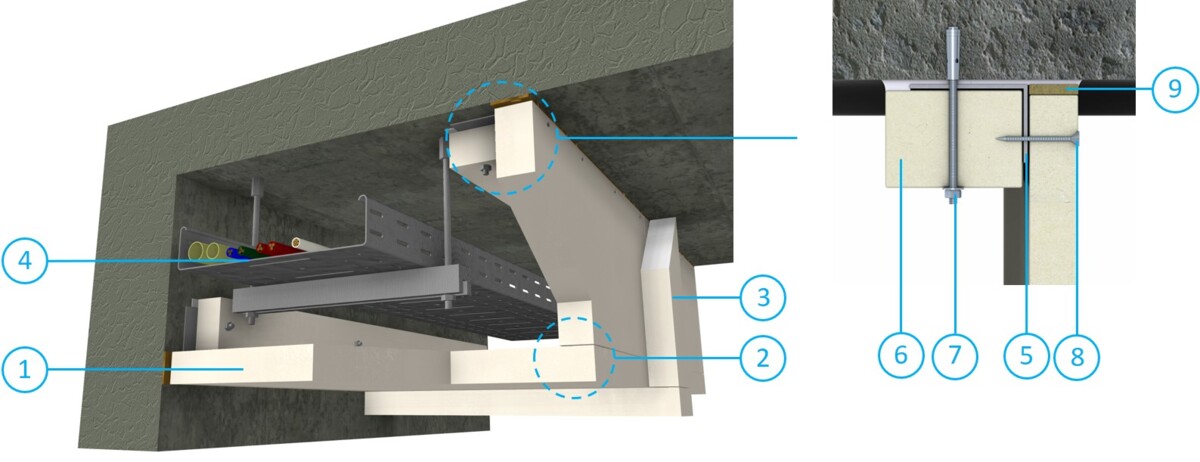

Opbouw:
1. PROMATECT®-L500 platen met een dikte van d = 40 mm.
2. De platen worden onderling bevestigd met Promat®-GLUE K84 in combinatie met (a) stalen nieten, l = 80 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm of (b) stalen schroeven, l = 80 mm (diameter min. 5 mm), aangebracht met een maximale tussenafstand van 150 mm.
3. Voegdekker in PROMATECT®-L500 stroken met een minimale dikte van 40 mm. De breedte van de strook bedraagt 100 mm. De stroken worden aan de zichtzijde van het kanaal ter hoogte van de voegen vastgemaakt met Promat®-GLUE K84 in combinatie met stalen nieten, l = 80 mm (diameter 1,53 mm), aangebracht met een maximale tussenafstand van 100 mm.
4. Elektriciteitskabels aangebracht in (niet)-geperforeerde kabelbanen of kabelladders, die onafhankelijk van de omkasting aan de draagconstructie moeten worden opgehangen.
5. Stalen L-profiel - 60 mm x 40 mm x 1 mm.
6. Beschermingsstrook in PROMATECT®-L500 met een minimale dikte van 40 mm. De breedte van de strook bedraagt 70 mm. De beschermingsstrook wordt samen met het stalen L-profiel in de aanliggende betonnen draagconstructie bevestigd.
7. Stalen slagpluggen, (min. M6), aangebracht met een maximale tussenafstand van 400 mm.
8. De platen worden tegen het stalen L-profiel bevestigd met stalen nagels of schroeven, l = 70 mm, aangebracht met een maximale tussenafstand van 150 mm.
9. Rotswol (min. 40 kg/m³) en Promat®-GLUE K84, aangebracht tussen de zijkanten van het kanaal en de aanliggende betonnen draagconstructie (max. speling 10 mm).
