Niet-dragende houtskeletwand met rotswolisolatie - stijlen 44 x 69 mm - EI 60 beide richtingen

Niet-dragende houtskeletwand met een laag PROMATECT®-100 platen dikte 10 mm aan beide zijden van de houten stijlen. In de spouw wordt rotswol geplaatst. De wand heeft een maximale hoogte van 4 m.

Niet-dragende houtskeletwand met rotswolisolatie - stijlen 44 x 69 mm - EI 60 beide richtingen

Meer informatie

Brandweerstand: 60 min
Maximale hoogte bij brand: 4000 mm
Totale wanddikte: 90 mm
Toepassingsrichting: Verticaal
Aantal lagen per profielzijde: 2
Brandrapport: 2012-Efectis-R0305[Rev.2]
Product: PROMATECT®-100
Dikte plaat: 10 mm
Richting brandaanval: a ↔ b
Classificatie brandwerendheid: EI 60
Brandweerstand: 60 min
Brandrapport: 2012-Efectis-R0305[Rev.2]

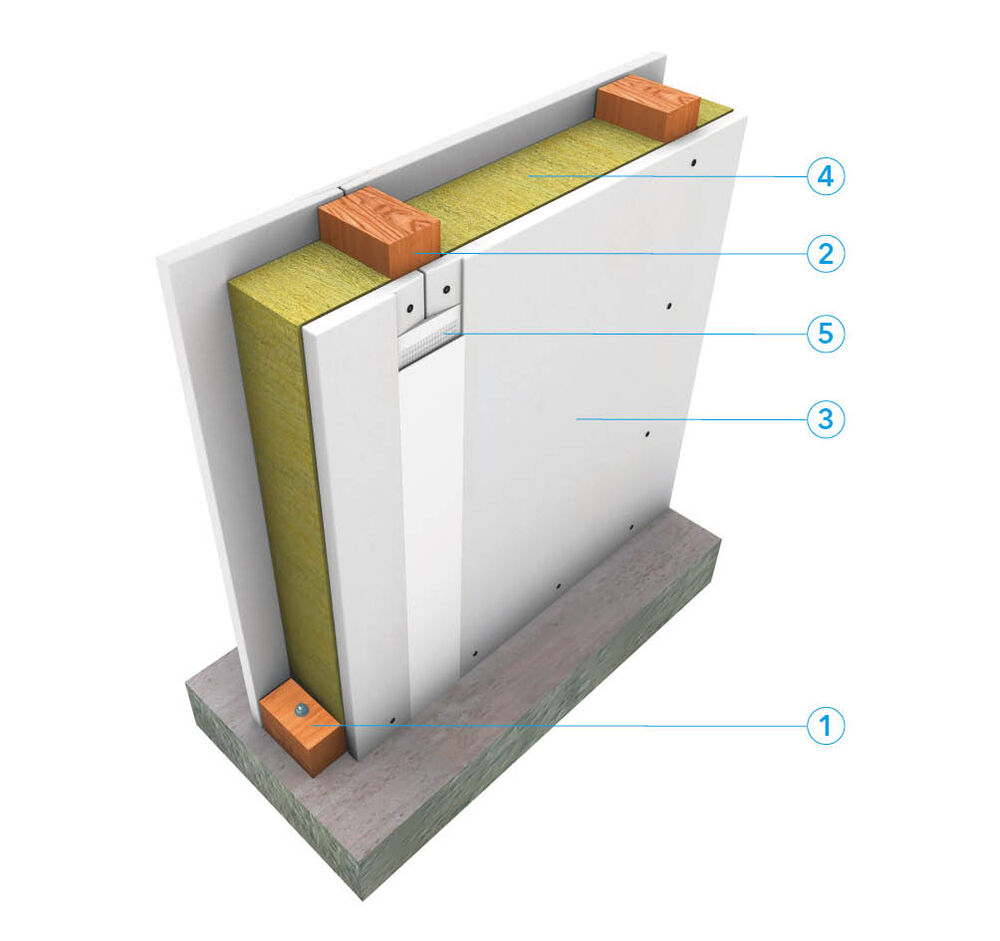

Opbouw:

1. Horizontale naaldhouten onder- en bovenregel, min. 44 mm x 69 mm (breedte x diepte), met een max. tussenafstand van 500 mm in de aanliggende draagconstructie in steenachtig materiaal bevestigd d.m.v. stalen schroeven min.100 mm en kunststofpluggen S8.
2. Verticale naaldhouten stijl, min. 44 mm x 69 mm (breedte x diepte) met een max. tussenafstand van 600 mm tussen de onder-en bovenregel geplaatst en bevestigd d.m.v. stalen schroeven.
3. PROMATECT®-100, d = 10 mm, aan beide zijden tegen het houten raamwerk d.m.v. gefosfateerde stalen schroeven, min. Ø 3,5 x 45 mm, geplaatst met een max. tussenafstand van 250 mm. De verticale voegen bevinden zich steeds ter plaatse van de houten stijlen.
4. Rotswolisolatie, d = min. 60 mm, densiteit min. 30 kg/m³.
5. Afwerking: de platen worden tegen elkaar geplaatst, de voegen tussen de platen en de randafsluiting worden afgewerkt met voegband en Promat® gebruiksklare plamuur PRO, schroefkoppen worden afgewerkt met Promat® gebruiksklare plamuur PRO.
