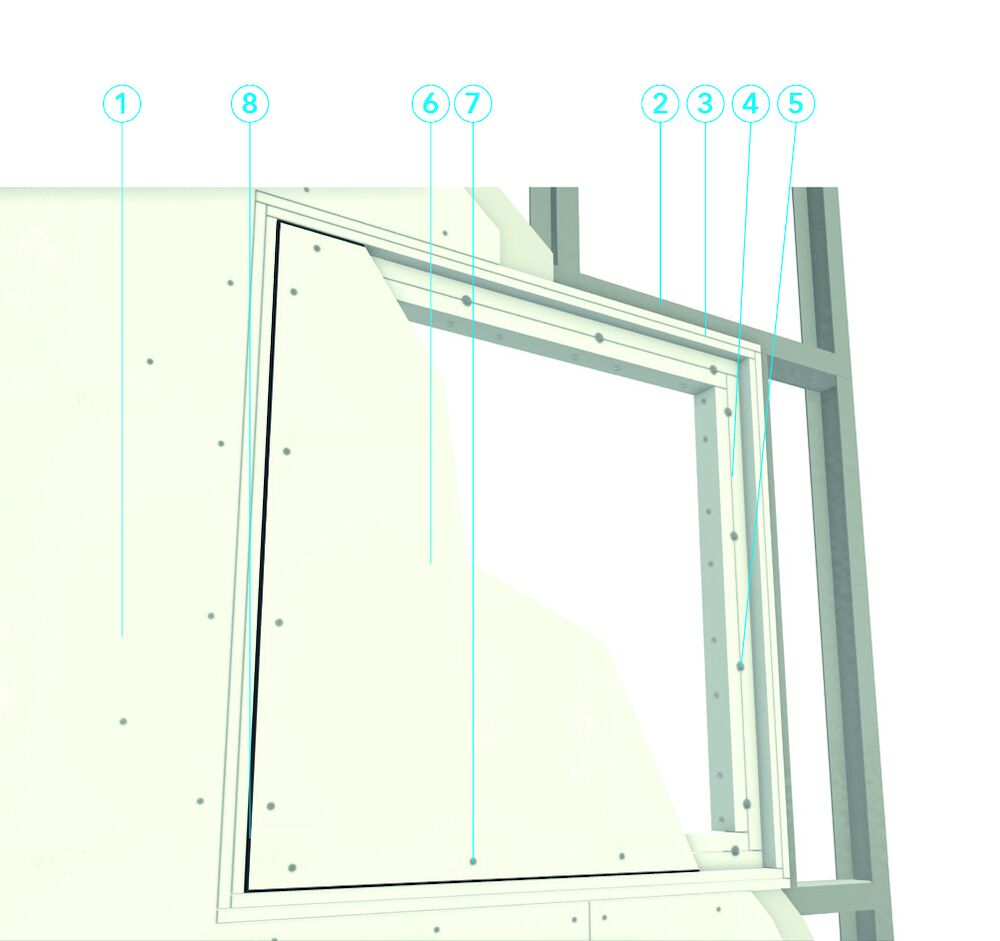

Opbouw:

1. Voorzetwand, d = min. 70mm, brandwerendheidsklasse min. EI 30, opgebouwd uit een metalen raamwerk met stijlen met minimumdiepte 50mm, aangebracht met een max. tussenafstand van 600mm, waarop aan 1 zijde minstens 2 lagen platen met minimumdikte 10mm zijn aangebracht. Tussen de stijlen wordt al dan niet isolatie voorzien. Afmetingen opening max. 800 x 800mm.
2. Randkader gevormd d.m.v. horizontale metalen montageprofielen tussen de naastliggende verticale stijlen geklemd en bevestigd d.m.v. stalen Teksschroeven min. Ø 4,2 x 13mm en verticale metalen montageprofielen, tussen de bijkomende horizontale montageprofielen geklemd. De platen van de voorzetwand worden bijkomend aan dit randkader bevestigd.
3. PROMATECT^®-H strook, d = 25mm, min. diepte = totale wanddikte, over de volledige omtrek van de opening met een maximale tussenafstand van 250mm tegen de bijkomende montageprofielen bevestigd d.m.v. stalen schroeven, l = min. 45mm - optioneel, enkel indien de totale plaatdikte van de voorzetwand kleiner is dan 25mm.
4. PROMATECT^®-H strook, d = 2x25mm, diepte = min. 50mm, over de volledige omtrek van de opening tegen de kopse kanten van het randkader bevestigd d.m.v. zelftappende stalen schroeven, schroefdiepte min. 20mm, aangebracht in 2 rijen op max. 50mm boven en onder de boorgaten voor de koppelingshulzen.
5. Stalen draadbus type Würth SKD M8 x 18mm, met een max. horizontale asafstand van 230mm en een max. verticale asafstand van 265mm aangebracht in de hiertoe voorziene boorgaten in het montagekader.
6. PROMATECT^®-H, d = 25mm, afmetingen = max. 794 x 794mm. De beplating mag geen horizontale of verticale voegen bevatten en mag niet uitspringen voorbij de opening in de voorzetwand.
7. Stalen bout, type Würth M8, l = min. 45mm.
8. PROMASEAL^®-LXSK, initiële afmetingen 2 x 10mm, zelfklevende intumescerende afdichtingsstrook, aangebracht tussen het luik en de randen van de opening.
