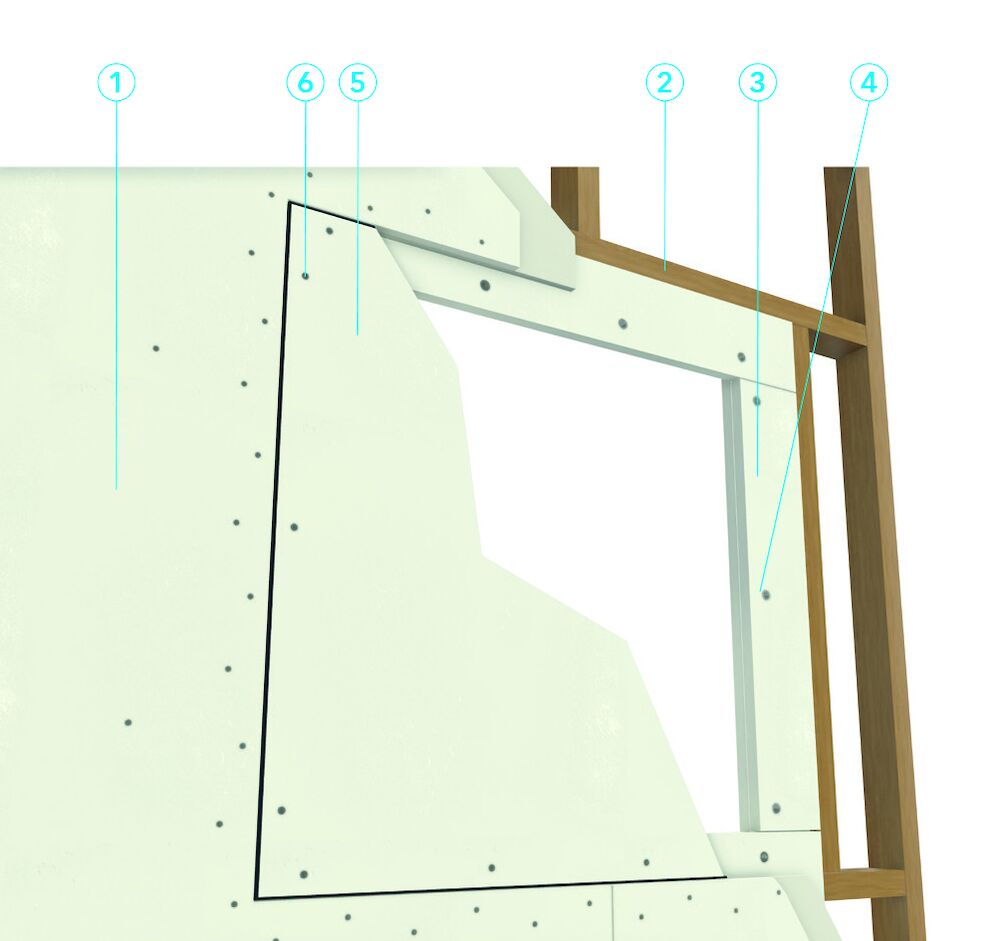

Opbouw:
1. Voorzetwand, d = min. 80mm, brandwerendheidsklasse min. EI 60, opgebouwd uit een houten raamwerk met stijlen met minimumdiepte 50mm, aangebracht met een max. tussenafstand van 600mm, waarop aan 1 zijde minstens 2 lagen PROMATECT
®-100 met minimumdikte 15mm zijn aangebracht. Tussen de stijlen wordt al dan niet isolatie voorzien. Afmetingen opening max. 800 x 800mm.
2. Randkader gevormd d.m.v. horizontale houten regels, aangebracht tussen de naastliggende verticale stijlen en eraan bevestigd d.m.v. min. 2 stalen schroeven per uiteinde (schroefdiepte min. 25mm) en (facultatief) verticale houten stijlen, tussen de bijkomende horizontale regels bevestigd d.m.v. min. 2 stalen schroeven per uiteinde (schroefdiepte min. 25mm). Elke blootgestelde zijde van de bijkomende houten stijlen en regels wordt beschermd d.m.v. PROMATECT
®-100, d = 2x15mm, met een maximale tussenafstand van 500mm tegen het houten raamwerk bevestigd d.m.v. stalen schroeven min. Ø 3,5 x 40mm met een maximale tussenafstand van 250mm tegen het houten raamwerk bevestigd d.m.v. stalen schroeven min. Ø 3,5 x 55mm. De platen van de voorzetwand worden bijkomend aan dit randkader bevestigd.
3. PROMATECT
®-H strook, d = 2x20mm, breedte = min. 120mm. De plaatstroken worden over de volledige omtrek van de opening aangebracht met een overlap van minstens 60mm en met een max. tussenafstand van 100mm en een max. afstand tot de opening van 20 à 40mm in de platen van de voorzetwand bevestigd d.m.v. zelftappende stalen schroeven, l = min. 60mm, aangebracht in 2 alternerende rijen. Max. buitenafmetingen montagekader = 920 x 920mm.
4. Stalen draadbus type Würth SKD M8 x 18mm, met een max. horizontale asafstand van 230mm en een max. verticale asafstand van 265mm aangebracht in de hiertoe voorziene boorgaten in het montagekader.
5. PROMATECT
®-100, d = 2x15mm, afmetingen = max. 794 x 794mm. De platen worden aan elkaar bevestigd d.m.v. stalen nieten l = 35mm, aangebracht met een horizontale tussenafstand van max. 350mm en een verticale tussenafstand van max. 100mm. De beplating mag geen horizontale of verticale voegen bevatten en mag niet uitspringen voorbij de opening in de voorzetwand.
6. Stalen bout, type Würth M8, l = min. 50mm.
