Stalen ligger (I-, H- en U-profielen; ronde, vierkante en rechthoekige kokerprofielen) met PROMATECT®-H - R 90
Een stalen ligger wordt kastvormig bekleed met PROMATECT®-H platen, op klossen bevestigd met nieten.
Meer informatie
Brandweerstand:
90 min
Classificatie brandwerendheid:
R 90
Product:
PROMATECT®-H
Systeemnummer:
1.12.90_BE
Brandrapport:
2014-Efectis-R0363c[Rev.3]
Classificatie brandwerendheid:
R 90
Systeemnummer:
1.12.90_BE
Brandweerstand:
90 min
Toepassingsrichting:
Horizontaal
Brandrapport:
2014-Efectis-R0363c[Rev.3]
Product:
PROMATECT®-H
Getest conform:
EN 13381-4:2013
Classificatie brandwerendheid:
R 90

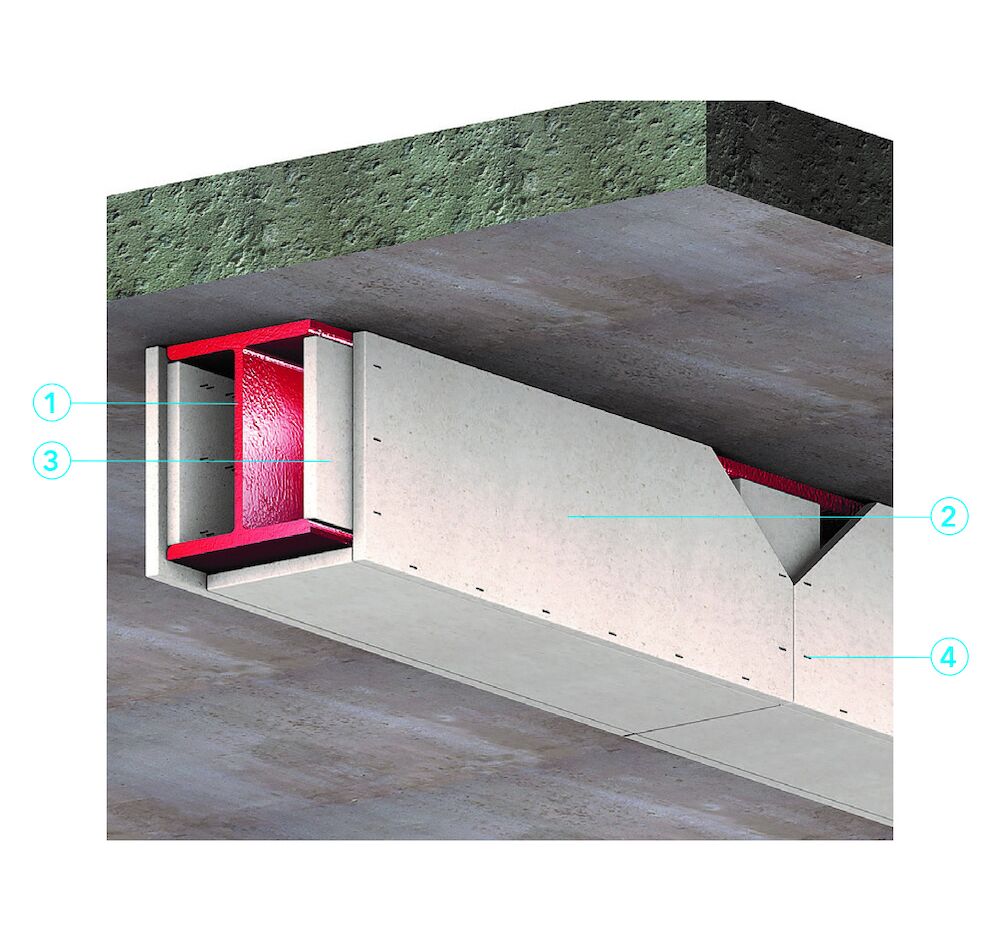

Opbouw:
1. Stalen ligger.2. PROMATECT®-H, dikte in functie van profielfactor, brandwerendheid en kritieke staaltemperatuur (cfr. Promat Steel Calculator en/of het geldende rapport). De plaatstroken hebben een maximumlengte van 1250 mm. Indien de totale bekledingsdikte uit twee PROMATECT®-H platen bestaat, dient de 2e plaatlaag over een halve plaatlengte (625 mm) te verspringen t.o.v. de 1e.
3. PROMATECT®-H wigklos, d ≥ 20 mm, b = 120 mm, breedte wrijvingsoppervlak b ≥ 80 mm, samengesteld uit twee schuin afgezaagde stukken die samenpassen. De wigklossen worden aangebracht met een maximale tussenafstand van 1250 mm. De helling (5°) laat toe om de toleranties van de staalprofielen op te vangen.
4. Stalen nieten, l = min. 2 x plaatdikte (aanbevolen min. plaatdikte = 12 mm), aangebracht met een maximale tussenafstand van 100 à 150 mm en een minimale afstand tot de plaatranden van 50 mm.
