Betonnen welfsels met PROMATECT®-100 - R(EI)120
Een holle betonnen vloerplaat wordt aan de onderzijde bekleed met een dubbele laag PROMATECT®-100 platen 2x15mm, die rechtstreeks in het beton worden bevestigd.
Meer informatie
Brandweerstand:
120 min
Classificatie brandwerendheid:
REI 120
Product:
PROMATECT®-100
Dikte plaat:
15 mm
Aantal lagen:
2
Systeemnummer:
100.22.120_BE
Brandrapport:
2013-A-071 Rev.1
Classificatie brandwerendheid:
REI 120
Systeemnummer:
100.22.120_BE
Brandweerstand:
120 min
Toepassingsrichting:
Horizontaal
Brandrapport:
2013-A-071 Rev.1
Product:
PROMATECT®-100
Dikte plaat:
15 mm
Getest conform:
EN1363-1:1999
Aantal lagen:
2
Classificatie brandwerendheid:
REI 120

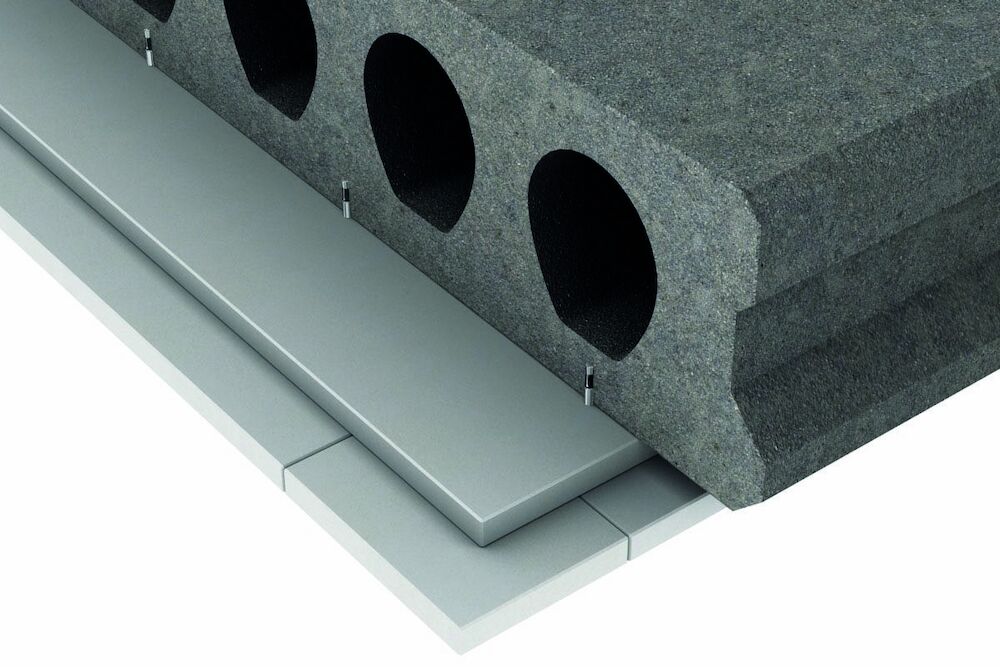

Opbouw:
1. (Holle) betonnen vloer, stabiliteit berekend bij omgevingscondities.2. PROMATECT®-100, d = 2x15mm, aan de onderzijde van de vloer bevestigd met stalen nagelankers Fischer FNA Il min. Ø 6x30/5 mm, aangebracht met een maximale tussenafstand van 1000 mm à rato van min. 4 ankers/m² voor de eerste laag en met stalen nagelankers Fischer FNA Il min. Ø 6x30/30 mm A4, aangebracht met een maximale tussenafstand van 430 mm à rato van min. 10 ankers/m² voor de tweede laag. De interfacetemperatuur tussen de PROMATECT®-100 plaat en het betonoppervlak mag na 120 min. niet hoger zijn dan 200°C. Volgens Eurocode 1992-1-2 dienen vloeren een bepaalde dikte te hebben om te voldoen aan het EI-criterium. Indien de vloerdikte niet aan deze minimumwaarden voldoet, dient er een beschermingslaag in PROMATECT®-100 te worden aangebracht.
3. Afwerking: de platen met rechte boorden worden met een maximale speling van 1mm tegen elkaar geplaatst, elke andere afwerking is facultatief.
