Debelina stene cevi in izolacija

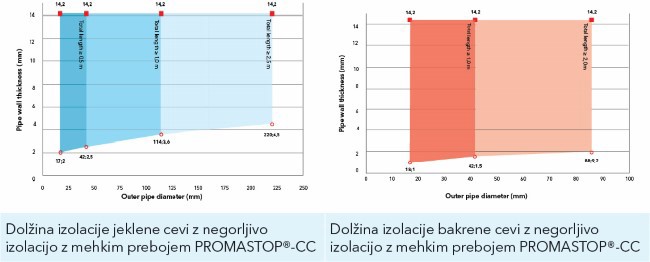

V splošnem je krajša sekcijska izolacija primerna za kovinske cevi z manjšim premerom in manjšo debelino stene ter nižjo toplotno prevodnostjo: pri kovinskih ceveh z mehkim prebojem PROMASTOP®-CC z nižjo toplotno prevodnostjo (K < 58 W/mK), debelino stene cevi od 2,0 mm do 14,0 mm in zunanjim premerom cevi 42,0 mm je potrebna negorljiva lokalna izolacija preboja s skupno dolžino 500 mm, jeklene cevi z večjo debelino stene cevi ali zunanjim premerom cevi potrebujejo vsaj 1000 mm dolgo lokalno izolacijo. Skladno s standardom EN 13501-1 je klasifikacija odziva na ogenj za lokalno izolacijo z mehkim prebojem PROMASTOP®-CC najmanj A2-s1, d0 ali A2L-s1, d0, njeno tališče je najmanj 1000 °C, specifična masa znaša med 40 in 150 kg/m³, debelina pa med 30 in 100 mm. (Opozorilo: ti podatki niso karakteristike materiala plošč iz mineralne volne, ki sestavljajo sam mehki preboj, saj so navedene v posebni določbi; debelina pri omenjenem preboju znaša 1 x 50 mm, 1 x 80 mm ali 2 x 50 mm, specifična masa pa najmanj 140 kg/m³.) Minimalna zahtevana dolžina lokalne izolacije za bakrene cevi z večjo toplotno prevodnostjo (K < 380 W/mK), debelino stene cevi do 14,2 mm in zunanjim premerom cevi 42 mm je 1000 mm; bakrene cevi z večjim zunanjim premerom cevi (do 88 mm) zahtevajo najmanj 2000 mm dolgo lokalno izolacijo.
Rešitve Promat ne zahtevajo le tako zapletenega sistema, temveč morajo skladno s standardom preskušanja in klasifikacije vsi proizvajalci dolžino zahtevane izolacije predstaviti na takšen način.
Rešitve Promat ne zahtevajo le tako zapletenega sistema, temveč morajo skladno s standardom preskušanja in klasifikacije vsi proizvajalci dolžino zahtevane izolacije predstaviti na takšen način.
Konfiguracija konca cevi
Skladno s standardom preskušanja EN 1366-3 so določene štiri možne konfiguracije glede na konstrukcijo konca kovinske ali plastične cevi, speljane skozi preskušani preboj, odvisno od tega, ali je konec preskušane cevi zaprt znotraj in zunaj peči (zaprto, označeno s C) ali pa je odprt (odprto, označeno z U):
Stanje preskusa |
Konfiguracija konca cevi |
Tip cevi |
|
Orientirano znotraj (v peči) preskušanca |
Orientirano zunaj (zunaj peči) preskušanca |
|
U/U |
odprto |
odprto |
plastična: deževnica, prezračevana odpadna voda (kanal za odvajanje) |
U/C |
odprto |
zaprto |
plastična: neprezračevana odpadna voda, plin, pitna voda -> ogrevalna voda (oskrbovalni kanal);
kovinska: požarno neodporni sistemi obešanja/priključevanja, jaški za odstranjevanje odpadkov
|
C/U |
zaprto |
odprto |
kovinska: požarno odporni sistemi obešanja/priključevanja |
C/C |
zaprto |
zaprto |
/ |
Obnašanje preskušanca med preskusom je v bistveni meri določeno z zasnovo konca cevi: tlak in pretok vročih plinov sta v (odprti) cevi, ki je v stiku z atmosfero, drugačna kot v zaprti cevi, zato je treba pri izbiri ustrezne rešitve za požarno zaščito upoštevati tudi pravo konfiguracijo konca cevi in ne samo običajne požarne klasifikacije EI XX. Zagotovo so vsi bralci že videli oznako U/U ali U/C pri klasifikaciji sodobne požarne manšete, kar je bilo pojasnjeno zgoraj (tj. cev, odprta na obeh koncih, ima konfiguracijo U/U, kar je z vidika požarne zaščite najslabši scenarij, zato so vse rešitve s to klasifikacijo primerne za vse izvedbe koncev cevi).
Oglejmo si te oznake, ki se nanašajo na položaj vgradnje in izvedbo konstrukcij pri klasifikaciji požarnih objemk PROMASTOP®-FC3, PROMASTOP®-FC6 in PROMASTOP®-FC15 (prašno barvano nerjavno jeklo z intumescentnim vložkom) ter požarnih manšet PROMASTOP®-FC MD (prilagodljiva požarna objemka) in požarnih trakov PROMASTOP®-W. Klasifikacija koncev cevi se lahko razlikuje v lahki ali masivni steni, v mehkem preboju ali luknji, izvrtani s kronskim svedrom, v preboju v steni ali stropu.
