RGA & VLT leidingen
RGA & VLT leidingen

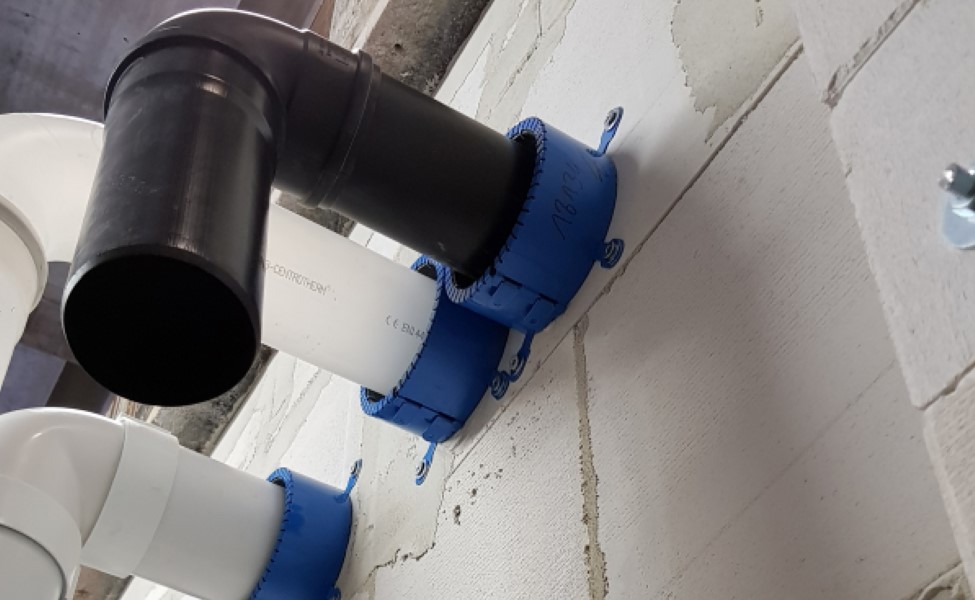

Promat beschikt over een uitgebreide set geteste oplossingen om doorvoeringen van rookgasafvoerleidingen (RGA) en verbrandingsluchttoevoer leidingen (VLT) door een schachtwand brandwerend af te dichten.
De opties met de PROMASTOP®-FC3, PROMASTOP®-FC6, PROMASTOP®-UCE en de PROMASTOP®-W voor aluminium en Safe-PP leidingen kent u waarschijnlijk al vanuit Hoofdstuk 6 van het Promat Handboek Bouwkundige Brandpreventie (zie: https://www.promat.nl/nl-nl/handboek).

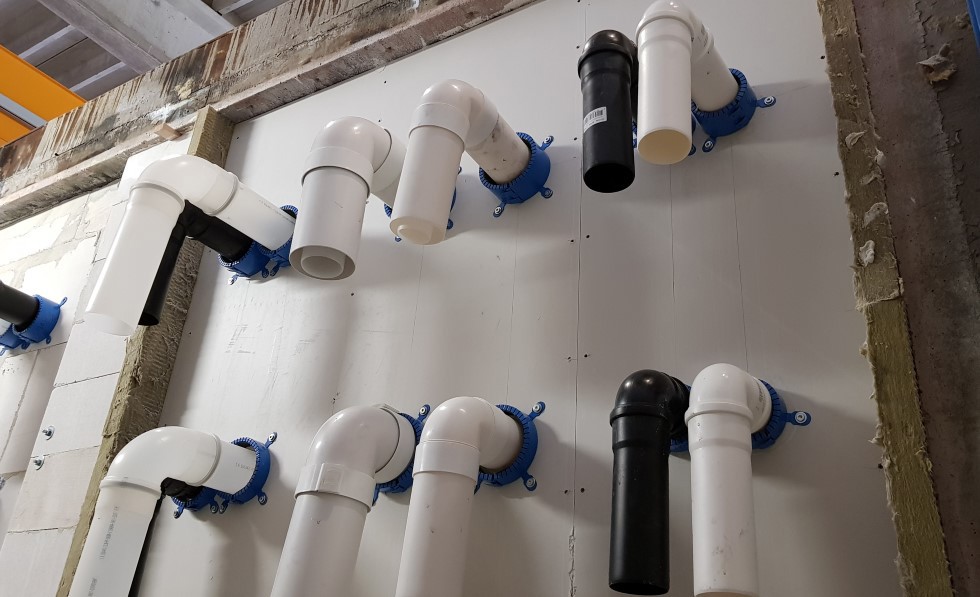

De geteste varianten met de kunststof concentrische leidingen van Burgerhout (M&G Groep) en Ubbink zijn wellicht nieuw voor u. Een overzicht van de behaalde resultaten conform classificatierapporten 2018-Efectis-R002291, 2018-Efectis-R002328 en SVO 2016-Efectis-R000178a-S vindt u in onderstaande tabellen:
Afdichting d.m.v. PROMASTOP®-FC3 aan de vuurzijde en PROMASEAL®-A tussen leiding en sparing
| Type leiding | Manchet | Schachtwand | Classificatie brandwerendheid |
|---|---|---|---|
| Rolux Ø80 RGA +PP Ø80 VLT (Ubbink) | FC3/75 | 2 x 15 mm PROMATECT®-100 | EI 90 U/U |
| PPtl Ø100 RGA + PP Ø100 VLT (Ubbink) | FC3/110 | 2 x 15 mm PROMATECT®-100 | EI 60 U/U |
| EasySafe Concentrisch 60/100 (M&G) | FC3/110 | 2 x 15 mm PROMATECT®-100 | EI 60 C/U |
| Enkelwandig PP ø100 (M&G) | FC3/110 | 2 x 15 mm PROMATECT®-100 | EI 30 U/U |
| Rolux Ø80 RGA +PP Ø80 VLT (Ubbink) | FC3/75 | 70 mm cellenbeton | EI 90 U/U |
| Concentrisch PPtl/KS 80/125 met klembandsysteem (Ubbink) | FC3/125 | 70 mm cellenbeton | EI 90 U/U |
| PPtl Ø100 RGA + PP Ø100 VLT (Ubbink) | FC3/110 | 70 mm cellenbeton | EI 90 U/U |
Afdichting d.m.v. PROMASTOP®-FC6 aan de vuurzijde en PROMASEAL®-A tussen leiding en sparing
| Type leiding | Manchet | Schachtwand | Classificatie brandwerendheid |
|---|---|---|---|
| Rolux Ø80 RGA +PP Ø80 VLT (Ubbink) | FC6/75 | 2 x 15 mm PROMATECT®-100 | EI 60 U/U |
| UbiFit Concentrisch PPtl/KS Ø 60/100 (Ubbink) | FC6/110 | 2 x 15 mm PROMATECT®-100 | EI 60 U/U |
| Concentrisch PPtl/KS 80/125 met klembandsysteem (Ubbink) | FC6/125 | 2 x 15 mm PROMATECT®-100 | EI 60 U/U |
| PPtl Ø100 RGA + PP Ø100 VLT (Ubbink) | FC6/110 | 2 x 15 mm PROMATECT®-100 | EI 60 U/U |
| EasySafe Concentrisch 60/100 (M&G) | FC6/110 | 2 x 15 mm PROMATECT®-100 | EI 60 C/U |
| Enkelwandig PP ø100 (M&G) | FC6/110 | 2 x 15 mm PROMATECT®-100 | EI 30 U/U |
| Rolux Ø80 RGA +PP Ø80 VLT (Ubbink) | FC6/75 | 70 mm cellenbeton | EI 90 U/U |
| UbiFit Concentrisch PPtl/KS Ø 60/100 (Ubbink) | FC6/110 | 70 mm cellenbeton | EI 90 U/U |
| Concentrisch PPtl/KS 80/125 met klembandsysteem (Ubbink) | FC6/125 | 70 mm cellenbeton | EI 90 U/U |
| PPtl Ø100 RGA + PP Ø100 VLT (Ubbink) | FC6/110 | 70 mm cellenbeton | EI 90 U/U |
Afdichting d.m.v. PROMASTOP®-UCE aan de vuurzijde en PROMASEAL®-A tussen leiding en sparing
| Type leiding | Manchet | Schachtwand | Classificatie brandwerendheid |
|---|---|---|---|
| PP 120 Ø80 x 1,8 mm VLT (M&G) | UCE (24/3)* | 2 x 15 mm PROMATECT®-100 | EI 60 C/U |
| Safe PP Ø 80 mm RGA (M&G) | UCE (24/3)* | 2 x 15 mm PROMATECT®-100 | EI 60 C/U |
(*= 24 schakels en 3 clips)

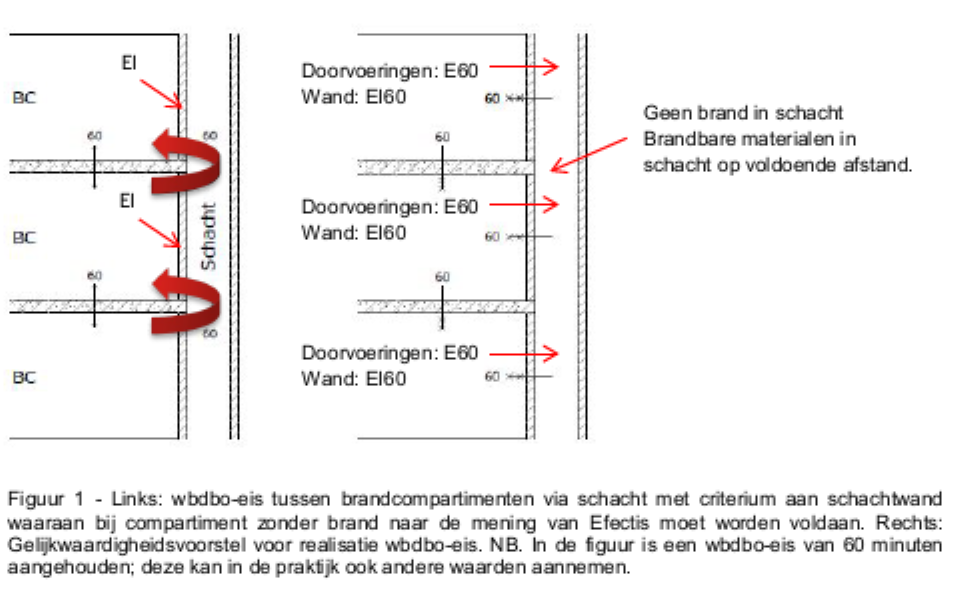

Voor RGA en VLT leidingen is er geen Nederlandse of door Nederland aanvaarde Europese testnorm beschikbaar voor het bepalen van de brandwerendheid. Samen met Rogafa (De Vereniging van Nederlandse Fabrieken van Gasafvoerleidingen) en VFK (Belangenorganisatie van Nederlandse ketelleveranciers) heeft Promat door Efectis een gelijkwaardigheidsonderbouwing op laten stellen. In dit document met referentie 2013-Efectis-R0214b[Rev.4] vindt u een aantal uitgangspunten, die de invulling van de wbdbo-eis tussen een brandcompartiment en een andere besloten ruimte via een aangrenzende schacht mogelijk maakt. RGA en VLT buizen kunnen C/U getest worden. Capped (C) aan de ovenzijde (opstelruimte) om de aansluiting op de ketel na te bootsen.
Dit gelijkwaardigheidsvoorstel is met aanvullende brandtesten onderzocht en het kan worden gerealiseerd met een aantal voorwaarden die u eveneens in het genoemde rapport kunt vinden.
U kunt deze oplossingen terugvinden in de rubriek “Doorvoeringen” in de toepassingen selector op onze website.
Kijk voor een toelichting op de testconfiguratie en het toepassingsgebied van een brandmanchet op: https://www.promat.nl/nl-nl/nieuws/testconfiguratie-bepaalt-het-toepassingsgebied
Neem contact met ons op als u vragen heeft over deze oplossingen. U kunt ons bereiken via ons e-mailadres techniek@etexgroup.com of u kunt de Area Sales Manager in uw regio benaderen via https://www.promat.nl/nl-nl/het-bedrijf
