Cikksorozatunk első két részében olyan témákat vizsgáltunk, mint a fémből készült csőátvezetések lezárása, a nem éghető csőszigetelések (CS, CI, LS vagy LI elrendezések), a lehetséges csővég konfigurációk (U/U, U/C, C/U, C/C), a szerelvények függesztési és alátámasztási távolságai, az éghető anyagokból készült csövek, a többrétegű kompozit csőátvezetések lezárása és az éghető szigetelések. Ideje áttekinteni néhányat a legfontosabb szempontok közül, amelyeket egy építőipari vállalatnak figyelembe kell vennie, és amelyek nem kapcsolódnak a Promat termékeihez.
Általános szabály, hogy fali átvezetések esetében (az akna falak kivételével) mindig tűzvédelmi mandzsettát, szalagot vagy akril alapú megoldást kell felszerelni az átvezetés mindkét oldalán. Padlón való átvezetések esetében az említett termékeket általában csak az alsó oldalon kell felszerelni, de vannak kivételek: a PROMASTOP®-W tűzgátló szalagot a CLT padló mindkét oldalán fel kell szerelni.

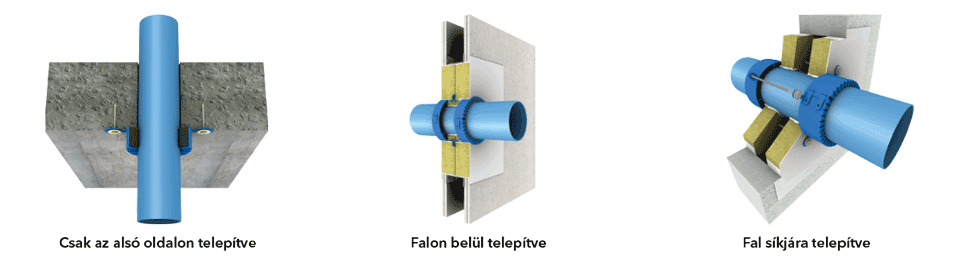

A táblázatokból és korábbi cikkekből nyert adatok alapos vizsgálatát követően megállapíthatjuk, hogy a PROMASTOP®-FC tűzvédelmi mandzsetták falakra/padlókra (felületre), illetve, falakban/padlókban (beépítve) telepíthetők. Elméletileg minden stabil fémburkolattal rendelkező mandzsetta felszerelhető akár az átvezetés felületére, akár abba beillesztve. Kérjük, vegye figyelembe, hogy a tűzvédelmi mandzsetta csak a vizsgálati eljárás által megállapított osztályozásnak megfelelően alkalmazható.

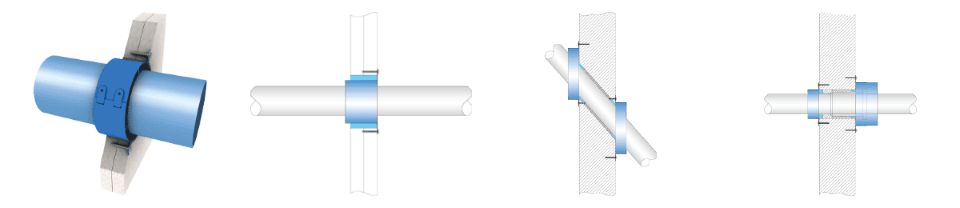

Néhány érdekes fókuszpontot érdemes megemlíteni a tűzvédelmi mandzsetta helyes alkalmazásához:
Bizonyos esetekben a mandzsettákat olyan különleges körülmények között kell alkalmazni, ahol a 30 mm beépítési mélységű hő hatására habot képező betét (PROMASTOP®-FC3) már nem elegendő. A Promat ezért kifejlesztette a nagyobb méretű PROMASTOP®-FC6 és PROMASTOP®-FC15 tűzvédelmi mandzsettát, amely 60 és 150 mm beépítési mélységen is használtható. Különleges felhasználási módok:

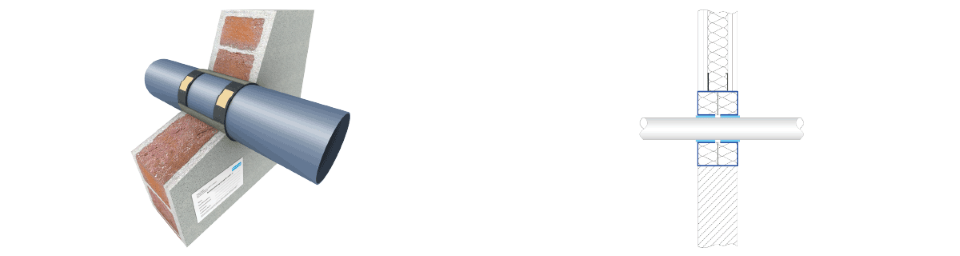

Az csőátvezetések lezárása tűzvédelmi mandzsetták használata nélkül nagyon gazdaságos, tekintve, hogy így nincs szükség drága, rozsdamentes acél burkolattal ellátott mandzsettákra - bár ennek a megoldásnak is megvannak a korlátai. A tűzvédelmi szalag kizárólag beépítve alkalmazható; puha gyapot átvezetéssel kombinálva (a szalagok és lágy átvezetések nem variálhatók). A PROMASTOP®-W szalag PROMASTOP®-CC és PROMASTOP®-I puha gyapot átvezetések mellett került osztályozásra. A szalag kizárólag a fal vagy padló síkjában telepíthető; a puha felületről legfeljebb 5 mm-re nyúlhat ki és nem szabad a gyapot átvezetés részét képező bevonattal felvinni (a bevonat hűtő és hőszigetelő hatása miatt megakadályozná a szalag szükséges habosodását). A szalagot úgy kell telepíteni, hogy, padlón való átvezetések esetén, éle lapos síkot képezzen a gyapot alsó síkjával, illetve, falon való átvezetések esetén, a gyapot mindkét oldalának síkjai szerint kell igazítani (figyelembe véve a korábban említett 5 mm-es kinyúlást).
Figyelembe kell venni (a cső anyagának és külső átmérőjének függvényében) a rétegek számát is (pl. EI 120-U/C tűzvédelmi osztály legfeljebb 110 mm külső átmérőjű PVC-U, HDPE, ABS, SAN-PVC, PP-H és PP-R csövek esetén két réteg PROMASTOP®-W szalaggal 2 x 50 mm PROMASTOP®-CC lágy átvezetéssel biztosítható).

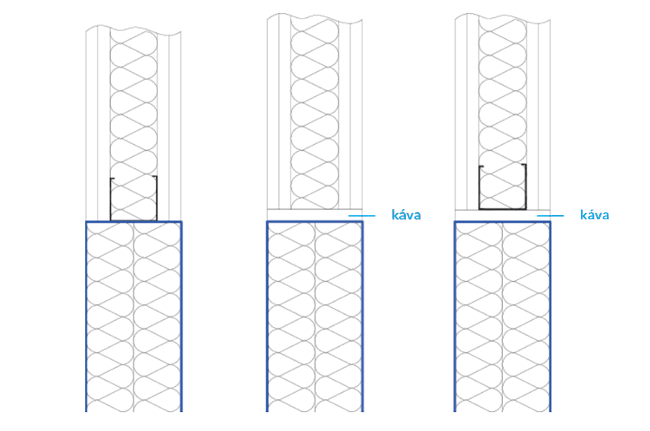

Rugalmas falakon az átvezetésre szolgáló nyílás körül keretet kell kialakítani, mivel a puha gyapot átvezetések ásványgyapot építőlapjai nem ékelhetők be megfelelően, ha nincs stabil védőfelület. A Promat féle átvezetésekkel háromféleképp alakíthatók ki élek:
Figyelem! Facsapok használata esetén minimum 100 mm távolság szükséges az átvezetésre szolgáló rés és a fa tartószerkezet között, míg magát az átvezetés és a fa tartószerkezet közti hézagot minimum 100 mm A1 vagy A2 tűzvédelmi besorolású szigeteléssel kell elzárni (az EN 13501-1 Szabvány rendelkezéseinek megfelelően).

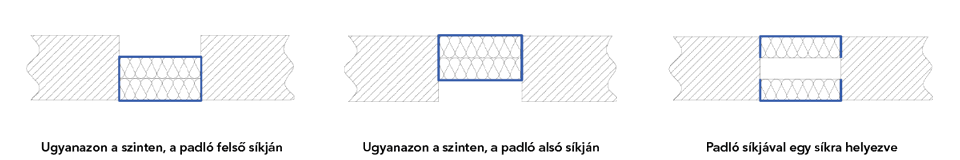

A szükséges 2 x 50 mm vastag ásványgyapot építőlapokat többféleképp lehet a padlón telepíteni az EI 90 tűzvédelmi osztály eléréséhez:
A kiválasztott termék vizsgálati elrendezését is figyelembe kell venni. A Promat puha gyapot átvezetési rendszerei, a PROMASTOP®-I vagy PROMASTOP®-CC, mindhárom elrendezésben osztályozásra kerültek.

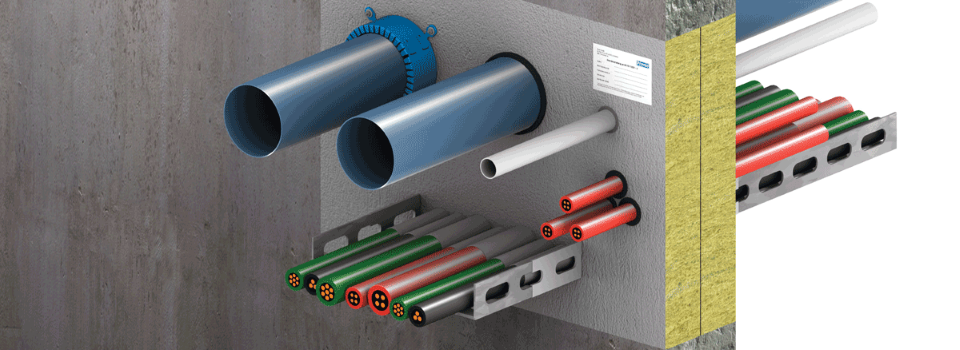

Az egyes szerelvények közti minimum távolságot, illetve egy szerelvény az épületszerkezettől való távolságát a puha gyapot átvezetés határozza meg; ezeket nem lehet annál sűrűbben alkalmazni, mint azt a vizsgálatban megadott elrendezés mutatja. A következő táblázat bemutatja a PROMASTOP®-CC lágy átvezetésnél alkalmazható összes távolságot.
Tárgy | Minimális távolság (mm) |
Nem éghető szigetelés – Nem éghető szigetelés | 0 |
Nem éghető szigetelés – Tartószerkezet/vázkeret | 0 |
Nem éghető szigetelés – PROMASTOP®-IM CJ21 | 0 |
Nem éghető szigetelés – PROMATECT® ducts | 0 |
Nem éghető szigetelés – PROMASTOP®-FC | 0 |
Kábelek, kábeltálcák – Tartószerkezet/vázkeret | 0 |
Kábelek, kábeltálcák – Kábelek, kábeltálcák | 0 |
Kábelek, kábeltálcák – PROMASTOP®-FC | 0 |
Kábelek, kábeltálcák – PROMASTOP®-IM CJ21 | 0 |
PROMASTOP®-FC – PROMASTOP®-FC | 0 |
PROMASTOP®-FC – PROMASTOP®-IM CJ21 | 0 |
PROMASTOP®-FC – PROMASEAL®-A | 0 |
PROMASTOP®-FC – PROMASEAL®-AG | 0 |
PROMASTOP®-FC – PROMATECT® szellőzőcsatornák | 0 |
PROMASTOP®-FC – Tartószerkezet/vázkeret | 0 |
PROMASTOP®-W – Nem éghető szigetelés | 0 |
PROMASTOP®-W – PROMASTOP®-W | 0 |
PROMASTOP®-W – PROMASTOP®-IM CJ21 | 20 |
PROMASTOP®-W – PROMASTOP®-FC | 0 |
PROMASTOP®-W – PROMATECT® szellőzőcsatornák | 30 |
PROMASTOP®-W – PROMASEAL®-A | 0 |
PROMASTOP®-W – PROMASEAL®-AG | 0 |
PROMASTOP®-W – PROMASTOP®-W – Tartószerkezet/vázkeret | 0 |
PROMASTOP®-IM CJ21 – PROMASTOP®-IM CJ21 | 0 |
PROMASTOP®-IM CJ21 – PROMASEAL®-A | 0 |
PROMASTOP®-IM CJ21 – PROMASEAL®-AG | 0 |
PROMASTOP®-IM CJ21 – Tartószerkezet/vázkeret | 0 |
Minden egyéb meg nem határozott tárgy között | 100 |
A nagy átvezetéseken (puha gyapot, kemény habarcs, párna, tégla) átvitt szerelvények (ideértve a csöveket és azok szigetelését, valamint a kábeleket és azok tartószerkezeteit is) teljes keresztmetszete nem lehet nagyobb, mint az átvezetés keresztmetszetének 60%-a.
A csövek és kábelek átvezetés tömítését kompozit panelekben specifikusan kell tesztelni. A Promat az átvezetés rendszereket a következő kompozit panelekből készült falakkal tesztelte:

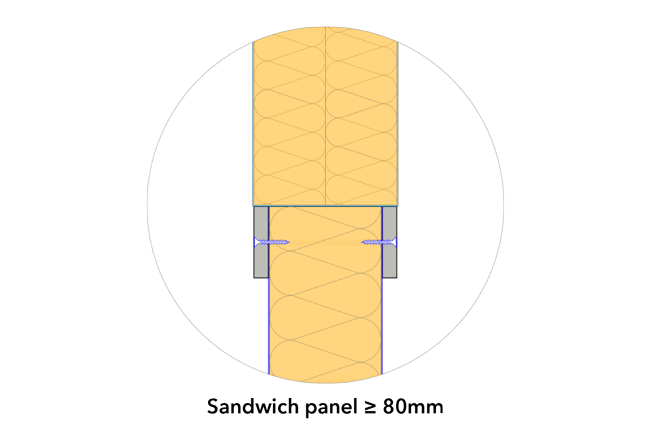

A vizsgált ArcelorMittal Pflaum Rockwool Panel FO-010-10-80 / 1000 panelnek legalább ≥ 80 mm vastagnak kell lennie, PROMATECT®-100 tűzvédelmi építőlapokból (vastagság: ≥ 10 mm) készült kerettel, amelyet a nyílás köré gipszkarton csavarokkal kell rögzíteni (távolság: ≤ 200 mm). A PROMATECT®-100 építőlapoknak le kell fedniük a nyílás széleit, ≥ 50 mm szélességben.
Ezzel eljutottunk csőátvezetések lezárásáról szóló háromrészes cikksorozatunk végére. A téma szerteágazó és összetett, óriási tudást és tapasztalatot igényel. Ezért arra kérjük Önöket, hogy az alábbi hivatkozást igénybe véve forduljanak műszaki csapatunkhoz. Örömmel adunk választ bármilyen kérdésükre projektjeikkel kapcsolatban. Tervezzünk együtt biztonságosabb épületeket!
