Brandwerend beschermen staal

Staal is een aantrekkelijk bouwmateriaal voor dragende structuren. Flexibel, sterk, slank en makkelijk te monteren. Het grote voordeel van werken met staal is dat het onbrandbaar is – brandreactieklasse A1. Ondanks het onbrandbare karakter en de hoge smelttemperatuur van 1700°C, kan het draagvermogen van staal niet meer gegarandeerd worden bij temperaturen boven 400°C. Effectieve staalbescherming is de oplossing en Promat helpt je daarbij.

Wat doet staal bij brand?

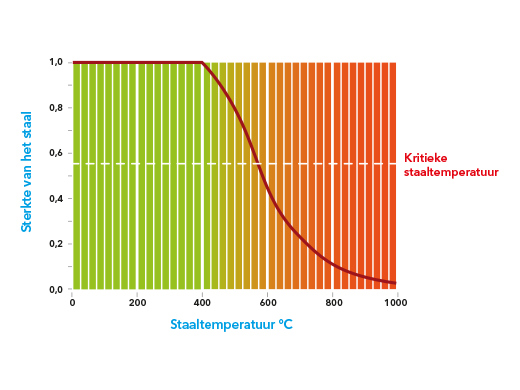

De Europese norm neemt aan dat staal tot 400°C de volle draagstrekte behoudt. Bij verhitting tot ± 550 °C vermindert de effectieve vloeigrens van constructiestaal tot 60% van de oorspronkelijke waarde. Staal verliest dan zijn sterkte en kan doorbuigen en vervormen. Belangrijke parameters voor de brandwerendheid bij staal zijn de kritieke staaltemperatuur en de profielfactor van het stalen element:

Kritieke staaltemperatuur: de temperatuur waarbij een stalen constructie-element met een gelijkmatige temperatuurverdeling naar verwachting bezwijkt bij een bepaald belastingsniveau. De benuttingsgraad van staal zal hier een cruciale factor zijn, te berekenen door de constructeur conform EN 1993-1-2 (Eurocode 3) voor staalconstructies of wanneer er geen waarden bekent zijn kan je gebruikmaken van de waarden die opgenomen in de publicatie “Veilige waarden voor de kritieke staaltemperatuur bij ontwerp en aanbesteding” uitgegeven door Bouwen met Staal. In de nationale bijlage van EN 1993-1-2 worden geen extra waarden voor de kritieke staaltemperatuur gegeven.
Profielfactor (Am/V of Pi): de verhouding tussen het oppervlak dat aan brand blootgesteld wordt en het volume van het element per lengte-eenheid. De profielfactor is bepalend voor de opwarmingssnelheid van een stalen element. Bij de berekening van de profielfactor wordt ook rekening gehouden met het aantal zijden van het profiel dat aan de brand blootgesteld wordt.

Kritieke staaltemperatuur

Veilige waarden voor de kritieke staaltemperatuur θcr van onderdelen van de staalconstructie die in het stadium van de aanbesteding kunnen worden aangehouden. Dit levert een eerlijke basis voor het vergelijken van offertes. De veilige waarden zijn bepaald door technische commissie TC3 (Brandveiligheid van staalconstructies) van Bouwen met Staal.

Onderdeel		Kritieke staaltemperatuur θcr (°C)
Onderdeel		Ligger onder vloer/dak	Trekstaaf	Kolom
Vloer	Wonen	565	535	520
	Kantoor	575	550	530
	Bijeenkomst	575	550	525
	Winkel	570	540	505
	Opslag	560	530	535
	Parkeren voertuigen tot 2,5 ton	550	520	515
	Parkeren voertuigen tot 12 ton	605	580	565
Dak	Zwaar	535	-	-
Dak	Licht	695	-	-

Hoe staal brandwerend beschermen?

Met passieve brandbescherming oftewel het brandwerend beschermen van staal met verf, platen of spuitpleister kan je de constructieve veiligheid van een gebouw bij brand veilig stellen. Promat heeft hiervoor gespecialiseerde producten en systemen die in geaccrediteerde laboratoria over de hele wereld getest zijn. Een overzicht.

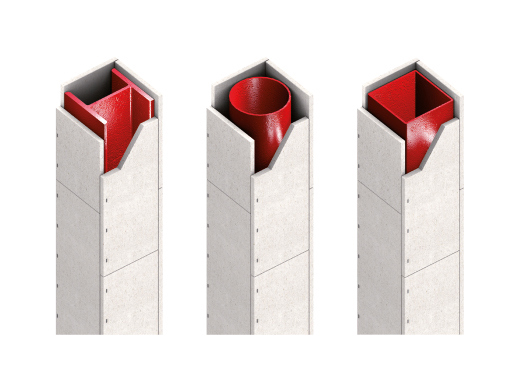

Brandwerende platen

PROMATECT®-H, PROMATECT®-XS en PROMATECT®-L

Oplossingen met deze platen zijn getest volgens de norm EN 13381-4 en onderbouwd met de nodige classificatie- en beoordelingsrapporten. PROMATECT^®-H en PROMATECT^®-L bekledingen kunnen zowel op liggers als op kolommen worden toegepast. PROMATECT^®-H heeft als extra troef dat het gebruikt kan worden in een beschermd buitenklimaat. Systemen met deze platen zorgen voor een brandwerendheid van R30 tot R240. Het voordeel van plaatmateriaal als beschermingsmateriaal voor staalstructuren is dat de berekende beschermingsdikte op een eenvoudige manier gecontroleerd kan worden. De bescherming met platen moet niet alleen de stalen structuur isoleren, ze moet ook zo bevestigd zijn dat ze tijdens de brand niet kan wegvallen. Hiervoor zijn speciale constructies uitgedacht die bij onder andere Efectis zijn onderzocht en van een assessmentrapport zijn voorzien.

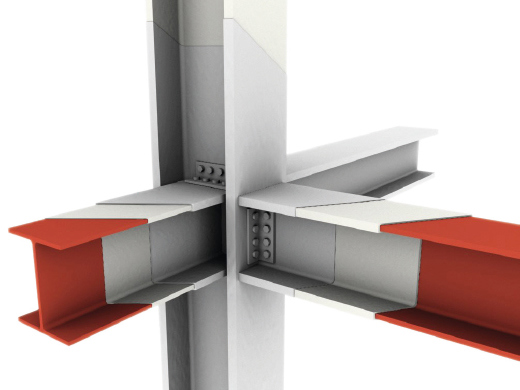

Brandwerende verven & toebehoren

PROMAPAINT®-SC3 en PROMAPAINT®-SC4

Oplossingen met PROMAPAINT^® zijn getest volgens de norm EN 13381-8 en zijn onderbouwd door de nodige assessmentrapporten, beoordelingsrapporten en een Europese Technische Beoordeling ETA 20/1258 (PROMAPAINT^®-SC3) en ETA 13/01968 (PROMAPAINT^®-SC4). De brandwerendheid van staalconstructies kan verhoogd worden door het aanbrengen van een intumescerende verf. We hebben twee types verf ontwikkeld. PROMAPAINT^®-SC3 is eerder geschikt voor hogere brandwerendheidseisen, nl. R 90 en R 120 terwijl PROMAPAINT^®-SC4 eerder geschikt is voor lagere brandwerendheidseisen, nl. R 30 en R 60. De beschermingsdikte is afhankelijk van de vereiste brandwerendheid, de belastingsgraad, de overeenkomstige afgeleide kritieke staaltemperatuur en van de profielfactor van het staalprofiel.

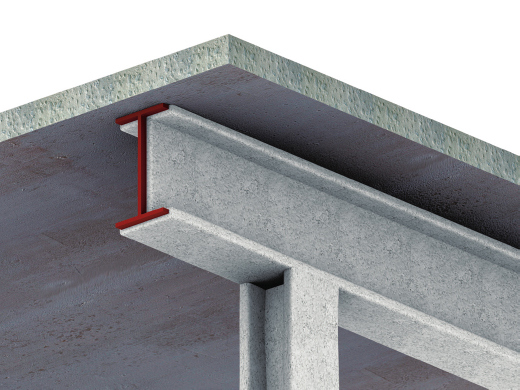

Brandwerende spuitmortel

PROMASPRAY®-P300 is een spuitmortel op basis van gips voor toepassingen in binnenklimaat en beschermd buitenklimaat. De oplossingen voor het beschermen van staalconstructies met PROMASPRAY^®-300 zijn getest volgens EN 13381-4 en zijn onderbouwd door de nodige beoordelingsrapporten en een Europees Technische beoordeling ETA 11/0043. De brandwerendheid van staalconstructies kan verhoogd worden tot R 240 door het aanbrengen van PROMASPRAY^®-P300. De beschermingsdikte is afhankelijk van de vereiste brandwerendheid, de belastingsgraad met de daarbij horende afgeleide kritieke staaltemperatuur en de profielfactor van het staalprofiel
