Afgehangen zelfstandig brandwerend plafond - enkele stalen draagstructuur met noniushangers zonder isolatie - EI 60 beoordeeld met een brand van onderaf.

Afgehangen zelfstandig brandwerend plafond met twee lagen PROMATECT®-100 platen dikte 15 mm op een enkele stalen draagstructuur, opgehangen met noniushangers. De brandwerendheid is beoordeeld met een brand van onderaf.

Afgehangen zelfstandig brandwerend plafond - enkele stalen draagstructuur met noniushangers zonder isolatie - EI 60 beoordeeld met een brand van onderaf.

Meer informatie

Brandwerendheid: 60 min
Classificatie brandwerendheid: EI 60
Product: PROMATECT®-100
Plaatdikte: 15 mm
Aantal lagen: 2
Hart-op-hart afstand profielen: 600 mm
Richting brandaanval: a ←b (Van beneden)
Gewicht: 27 kg/m²
Systeemnummer: 100.29f.60 _NL
Rapport: 2017-Efectis-R001981
Classificatie brandwerendheid: EI 60
Getest conform: EN 1364-2:1999+C1:2001
Rapport: 2017-Efectis-R001981

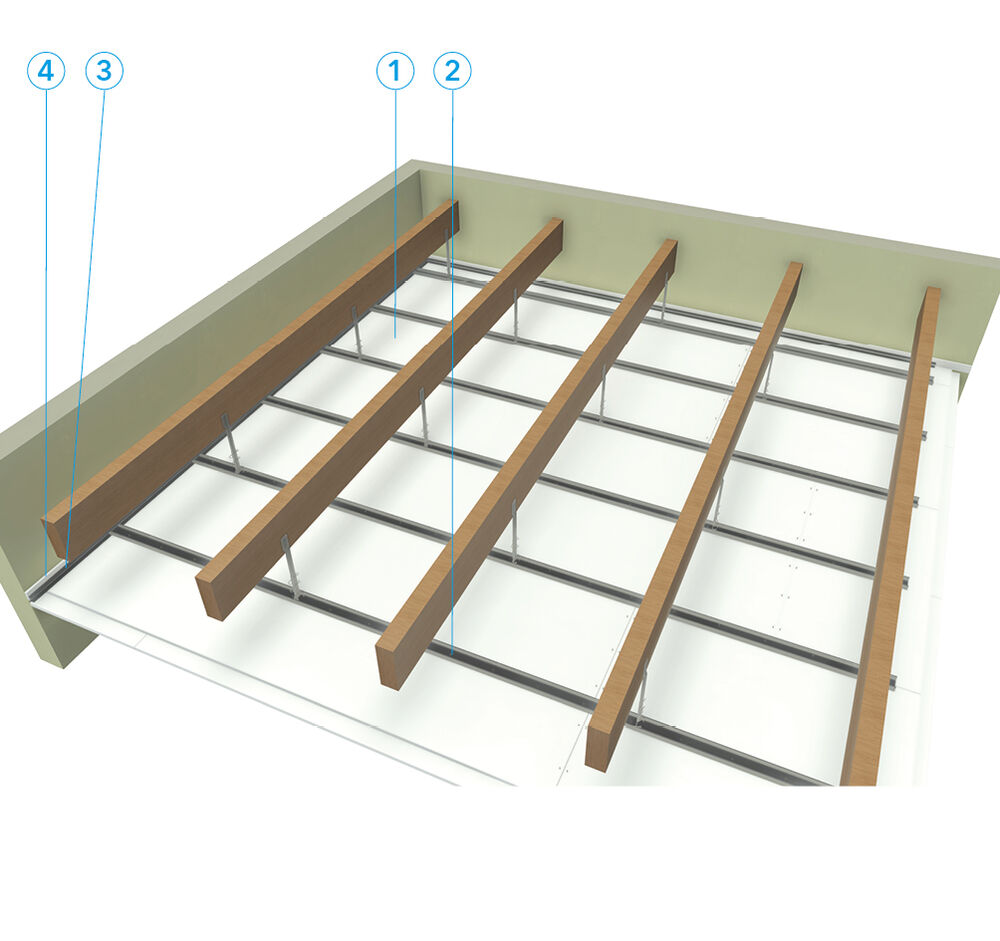

Installatiestappen: 1. PROMATECT®-100, dikte 2 x 15 mm. De platen worden tegen de onderzijde van de plaatdragende profielen en de randprofielen bevestigd d.m.v. snelbouwschroeven Ø 3,5 x 35 mm voor de eerste laag en Ø 3,5 x 45 mm voor de tweede laag. Maximale hart-op-hart afstand van de schroeven is voor beide lagen 200 mm. De onderlinge plaatnaden verspringen ten opzichte van elkaar over minimaal 300 mm.
2. Stalen ophangstructuur bestaande uit plaatdragende profielen CD 60/27/0,6, geplaatst met een maximale tussenafstand van 600 mm en een maximale afstand tot de rand van het plafond van 200 mm. De uiteinden van de plaatdragende profielen rusten in de randprofielen. Afgehangen met Noniushangers, geplaatst met een maximale tussenafstand van 1200 mm en een maximale afstand tot de uiteinden van de plaatdragende profielen van 700 mm.
3. Randprofiel U 27/48, aangebracht over de volledige omtrek van het plafond. In de ruwbouw bevestigd met TX30 schroeven Ø 7,5 x 72 mm met een maximale hart-op-hart afstand van 500 mm.
4. ALSIJOINT® afdichtingsstrook, 12 x 50 mm, samengedrukt tussen de randprofielen en het aangrenzende massieve bouwdeel.
