Houten ligger beschermd met PROMATECT®-100 - R30
Een houten ligger wordt kastvormig bekleed met PROMATECT®-100 platen dikte 2 x 18mm, bevestigd met nieten.
Systeeminformatie
Classificatie brandwerendheid:
R 30
Product:
PROMATECT®-100
Aantal lagen:
2
Systeemnummer:
100.16.30_NL
Rapport:
318051702-A
Classificatie brandwerendheid:
R 30
Rapport:
318051702-A

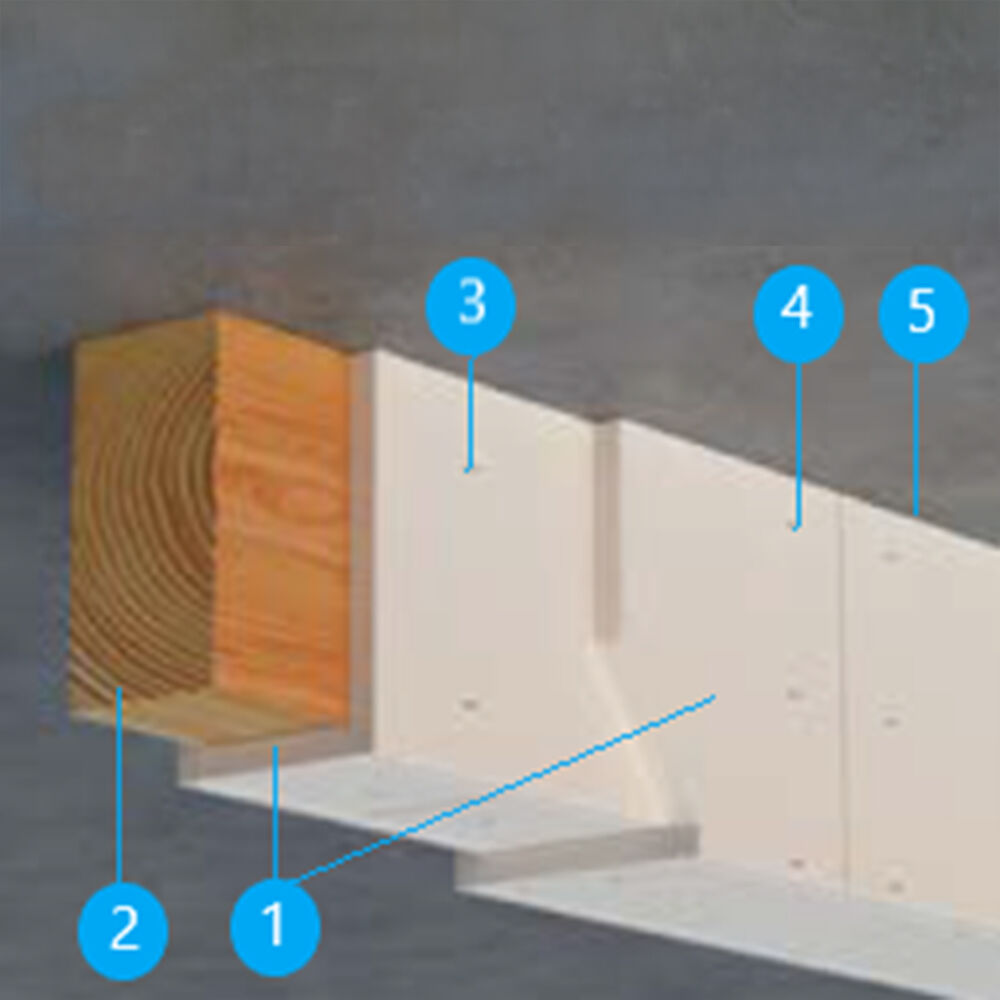

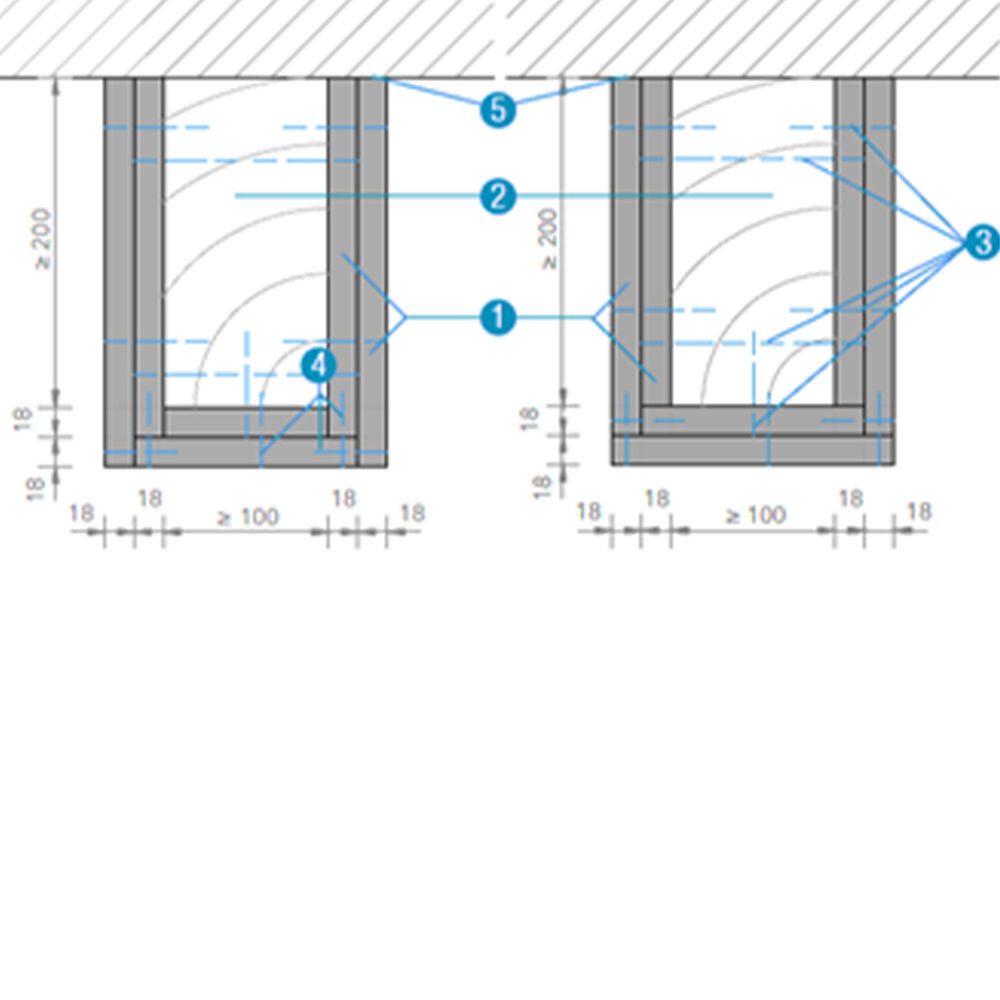

Installatiestappen:
1. PROMATECT®-100, dikte 2 x 18 mm, rechstreeks in het hout bevestigd. De horizontale naden dienen over ten minste 600mm te verspringen t.o.v. de horizontale naden van de aangrenzende zijden. De naden van de 2e plaatlaag dienen ten minste 600mm te verspringen t.o.v. de naden van de 1e. De platen met rechte kanten worden tegen elkaar geplaatst, met een afwerking naar keuze.
2. Massief houten ligger, min. sectie 100 x 200mm (bxh), sterkteklasse ≥ C24, max. lengte 4750mm, max. moment 7,355kNm, max. dwarskracht 5,86kN. De spanningen dienen te worden bepaald op basis van de accidentele belastingscombinatie in geval van brand volgens de betreffende Eurocode.
3. Stalen nieten, lengte minimaal 63 mm, aangebracht met een maximale hart-op-hart afstand van 200 mm op de zijkanten van de ligger, met een maximale hart-op-hart afstand van 250 mm op de onderzijde van de ligger en met een minimale afstand tot de plaatranden van 50mm (1e laag).
4. Stalen nieten, lengte minimaal 44mm, aangebracht met een maximale hart-op-hart afstand van 200 mm op de zijkanten van de ligger, met een maximale hart-op-hart afstand van 250 mm op de onderzijde van de ligger en met een minimale afstand tot de plaatranden van 50 mm (2e laag). De platen van de 2e laag dienen ook op de hoeken te worden bevestigd.
5. PROMASEAL®-A brandwerende acrylaatkit aangebracht over de volledige randaansluiting van de platen met de aangrenzende draagconstructie.
