Houten vloer beschermd met PROMATECT®-100 - REI 60
Een houten vloerconstructie beschermt u aan de onderzijde met PROMATECT®-100, verlaagd aangebracht op houten regels tegen de houten balklaag.
Meer informatie
Brandwerendheid:
60 min
Classificatie brandwerendheid:
REI 60
Product:
PROMATECT®-100
Plaatdikte:
12 mm
Aantal lagen:
1
Type isolatie:
Glaswol
Richting brandaanval:
a ←b (Van beneden)
Voordelen:
Eénlaagse bescherming. PROMATECT®-100 is leverbaar met 2 afgeschuinde langszijden of 4-zijdig afgeschuinde zijden. Deze afgeschuinde zijden kunt u strak afwerken met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO. Getest met een lichtarmatuur en glaswol in het plenum.
Systeemnummer:
100.23e(lb).60_NL
Rapport:
2015-Efectis-R000824
Classificatie brandwerendheid:
REI 60
Getest conform:
EN 1365-2:2014
Rapport:
2015-Efectis-R000824
Brandwerendheid:
60 min
Installatiestappen:

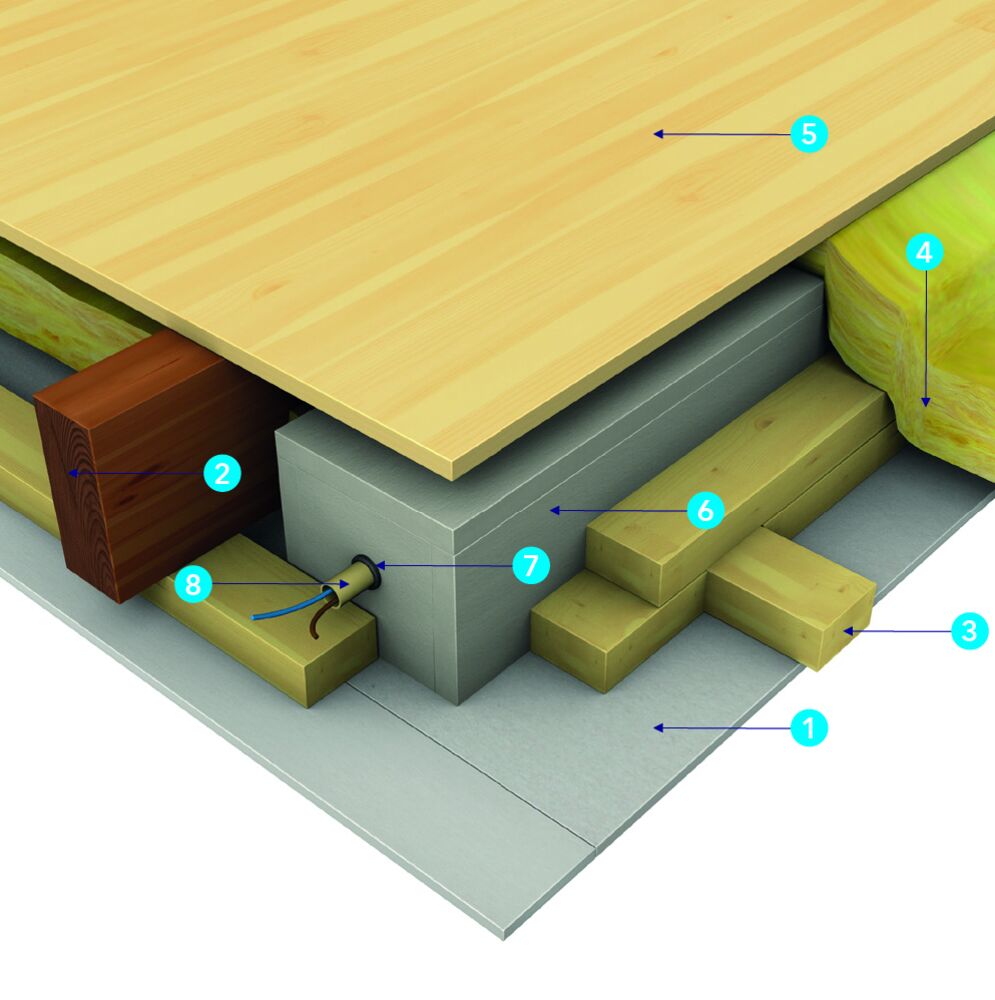

1. PROMATECT®-100 dikte 12 mm, bevestigd met T50 NK nagels. Hart-op-hart afstand van de nagels is maximaal 100 mm.
2. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,56 kN/m op elke balk (4,26 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
3. Houten regel afmetingen 44 x 70 mm, bevestigd met schroeven 4,5 x 70 mm in de balken. Hart-op-hart afstand van de regels is 400 mm en ze zitten achter elke plaatnaad.
4. Glaswol panelen dikte 90 mm tussen de balken op de regels.
5. Multiplex vloerplaat dikte minimaal 18 mm. De kopse kant tussen de vloerplaat en de muur werkt u af met PROMASEAL®-S of PROMASEAL®-A kit.
6. Bak van PROMATECT®-100 dikte 12 mm voor het inbouwen van een lichtarmatuur. Aan de zijkanten van de lichtbak wordt op 44 mm hoogte een regel bevestigd van 44 x 70 mm. Er is een opening voorzien in de PROMATECT®-100 platen en de regels onder de balken. De regel op de zijkant van de bak steunt op de uiteinden van de regels rond de opening. Daarna worden regels 44 x 70 mm tussen de regeluiteinden bevestigd om een kader rond de opening te vormen.
7. Opening voor elektrakabel afgewerkt met twee windingen PROMASEAL®-PL opschuimende strip 20 x 2,5 mm.
8. Voedingskabel voor het lichtarmatuur.
2. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,56 kN/m op elke balk (4,26 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
3. Houten regel afmetingen 44 x 70 mm, bevestigd met schroeven 4,5 x 70 mm in de balken. Hart-op-hart afstand van de regels is 400 mm en ze zitten achter elke plaatnaad.
4. Glaswol panelen dikte 90 mm tussen de balken op de regels.
5. Multiplex vloerplaat dikte minimaal 18 mm. De kopse kant tussen de vloerplaat en de muur werkt u af met PROMASEAL®-S of PROMASEAL®-A kit.
6. Bak van PROMATECT®-100 dikte 12 mm voor het inbouwen van een lichtarmatuur. Aan de zijkanten van de lichtbak wordt op 44 mm hoogte een regel bevestigd van 44 x 70 mm. Er is een opening voorzien in de PROMATECT®-100 platen en de regels onder de balken. De regel op de zijkant van de bak steunt op de uiteinden van de regels rond de opening. Daarna worden regels 44 x 70 mm tussen de regeluiteinden bevestigd om een kader rond de opening te vormen.
7. Opening voor elektrakabel afgewerkt met twee windingen PROMASEAL®-PL opschuimende strip 20 x 2,5 mm.
8. Voedingskabel voor het lichtarmatuur.
