Houten vloer beschermd met PROMATECT®-100 - REI 60
Een houten vloerconstructie wordt aan de onderzijde beschermd met PROMATECT®-100, verlaagd aangebracht op een stalen draagstructuur.
Meer informatie
Brandwerendheid:
60 min
Classificatie brandwerendheid:
REI 60
Product:
PROMATECT®-100
Plaatdikte:
12 mm
Aantal lagen:
1
Richting brandaanval:
a ←b (Van beneden)
Voordelen:
Eénlaagse bescherming. De vloer is getest met een extra belasting aan de onderzijde van 10 kg/m². PROMATECT®-100 is leverbaar met 2 afgeschuinde langszijden of 4-zijdig afgeschuinde zijden. Deze afgeschuinde zijden kunt u strak afwerken met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO.
Systeemnummer:
100.23f.60_NL
Rapport:
18611B
Classificatie brandwerendheid:
REI 60
Getest conform:
EN 1365-2:2014
Rapport:
18611B
Brandwerendheid:
60 min

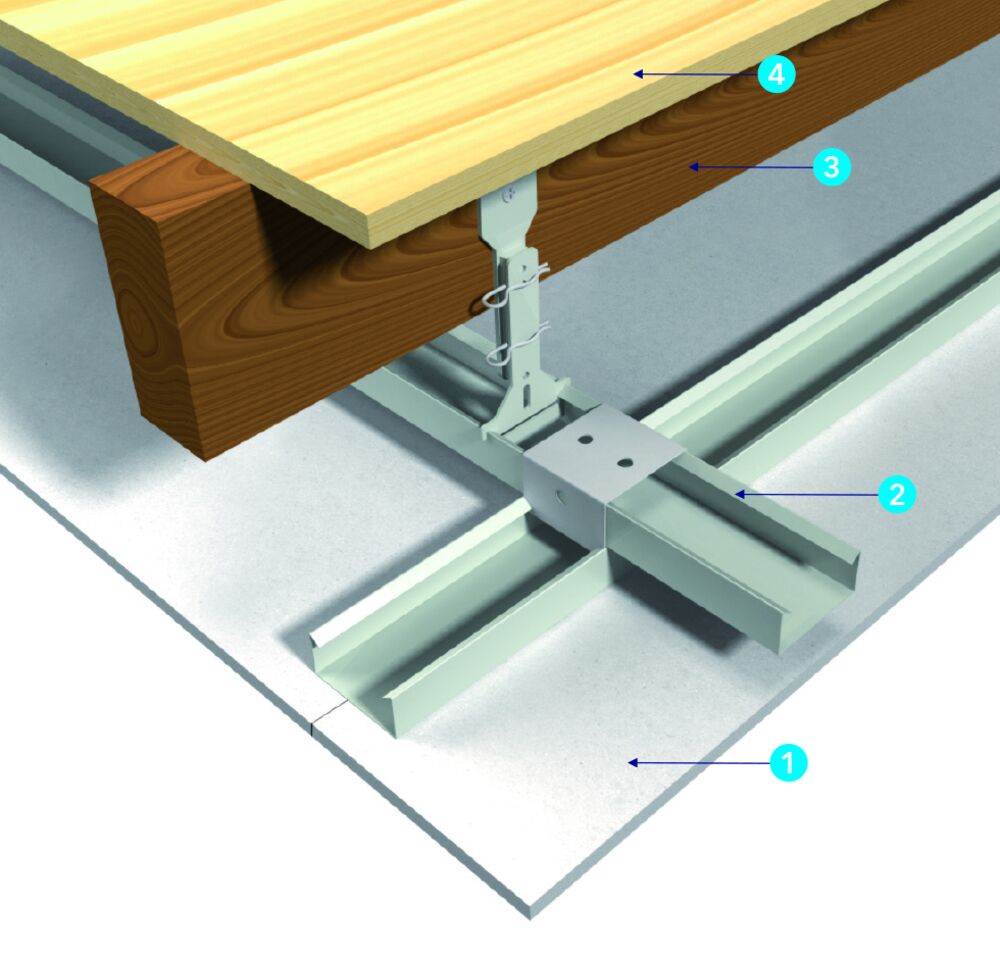

Installatiestappen:
1. PROMATECT®-100 dikte 12 mm, bevestigd met snelbouwschroeven 3,5 x 45 mm. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. Metalen draagstructuur van 60/27 profielen, in twee richtingen afgehangen dwars op de balken h.o.h. 1000 mm en haaks hierop h.o.h. 400 mm. Langs de wanden monteert u 27/50 profielen met nagelpluggen 6 x 40 mm. H.o.h. afstand van de nagelpluggen is 400 mm. De langsnaden van de platen vallen samen met deze laatste profielen. De metalen ophangstructuur is afgehangen met Noniushangers die met schroeven 3,5 x 45 mm in de houten balken zijn gemonteerd.
3. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,7 kN/m². De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm.
