Houten vloer beschermd met PROMATECT®-100 - REI 60

Een houten vloerconstructie beschermt u aan de onderzijde met PROMATECT®-100, verlaagd aangebracht op een stalen draagstructuur die is afgehangen aan de houten balklaag. In het plenum is een glaswolisolatie voorzien met een dikte van 90 mm.

Houten vloer beschermd met PROMATECT<sup>®</sup>-100 - REI 60

Meer informatie

Brandwerendheid: 60 min
Classificatie brandwerendheid: REI 60
Product: PROMATECT®-100
Plaatdikte: 12 mm
Aantal lagen: 1
Richting brandaanval: a ←b (Van beneden)
Voordelen:

Eénlaagse bescherming. PROMATECT®-100 is leverbaar met 2 afgeschuinde langszijden of 4-zijdig afgeschuinde zijden. Deze afgeschuinde zijden kunt u strak afwerken met een papieren voegband en Promat®-Gebruiksklare Plamuur PRO. Getest met een centraaldoos en brandbare leidingen boven de glaswol.
Systeemnummer: 100.23fi.60_NL
Rapport: 2015-Efectis-R000697
Classificatie brandwerendheid: REI 60
Getest conform: EN 1365-2:2014
Rapport: 2015-Efectis-R000697
Brandwerendheid: 60 min

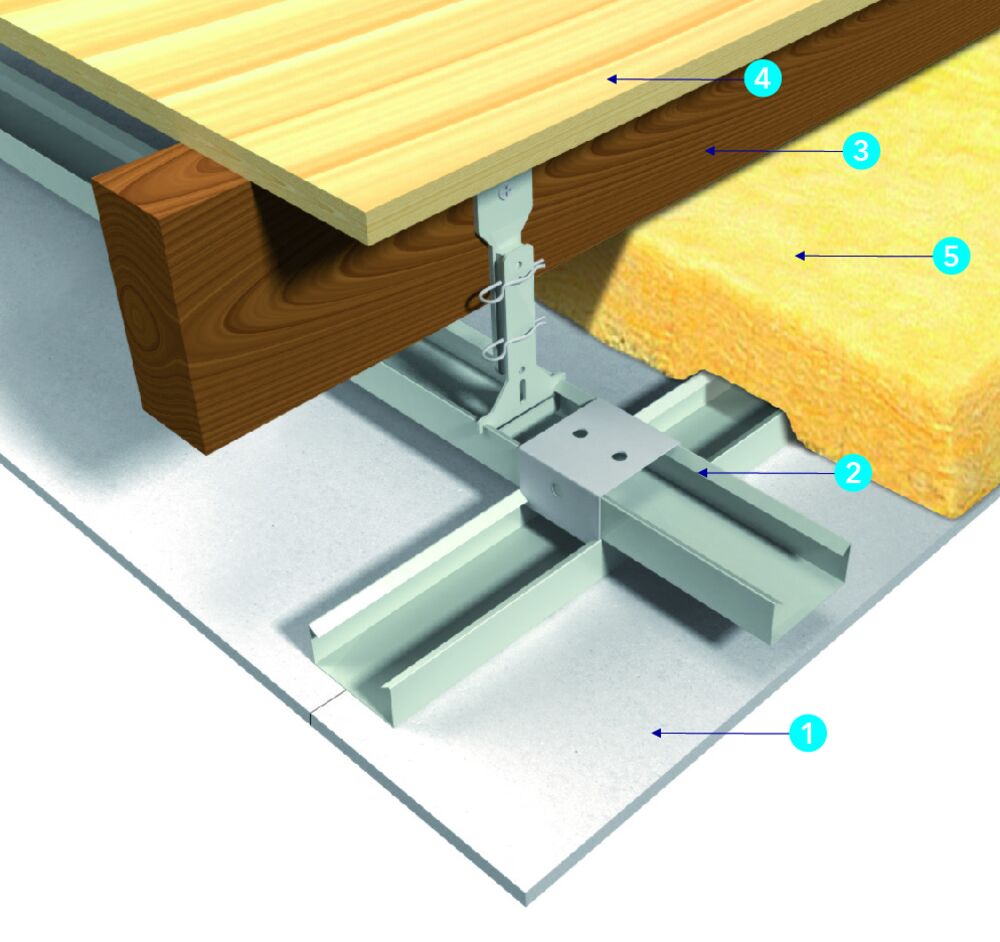

Installatiestappen: 1. PROMATECT®-100 dikte 12 mm, bevestigd met snelbouwschroeven 3,5 x 35 mm. Hart-op-hart afstand van de schroeven is maximaal 200 mm.
2. Metalen ophangstructuur 60/27 in twee richtingen afgehangen dwars op de balken h.o.h. 1000 mm en haaks hierop h.o.h. 400 mm. De langsnaden van de platen vallen samen met deze laatste profielen. De metalen ophangstructuur is afgehangen aan Noniushangers die met schroeven 5,5 x 50 mm in de houten balken bevestigd zijn. Tegen de wand is een U-27 randprofiel gemonteerd met Heco-fix multi monti schroeven 5,5 x 60 mm h.o.h. 500 mm.
3. Houten balken, minimale afmetingen 69 x 169 mm, hart-op-hart afstand maximaal 600 mm. De belasting op de vloer bedraagt maximaal 2,56 kN/m op elke balk (4,26 kN/m²). De aansluiting tussen de langsbalk en de muur wordt opgevuld met steenwol met een volumieke massa van ca. 45 kg/m³.
4. Multiplex vloerplaat dikte minimaal 18 mm. De kopse kant tussen de vloerplaat en de muur werkt u af met PROMASEAL®-S of PROMASEAL®-A kit.
5. Glaswol panelen dikte 90 mm, onder de balken door.
