Kanaalplaatvloeren met PROMATECT®-H - R(EI)120
Een kanaalplaatvloer beschermt u aan de onderzijde met PROMATECT®-H platen 2 x 15mm, die rechtstreeks in het beton worden bevestigd.
Meer informatie
Brandwerendheid:
120 min
Classificatie brandwerendheid:
R 120
Product:
PROMATECT®-H
Plaatdikte:
30 mm
Aantal lagen:
2
Systeemnummer:
1.22.R(EI)120_NL_NL
Rapport:
2021-Efectis-R000453-S
Classificatie brandwerendheid:
R 120
Rapport:
2021-Efectis-R000453-S
Brandwerendheid:
120 min

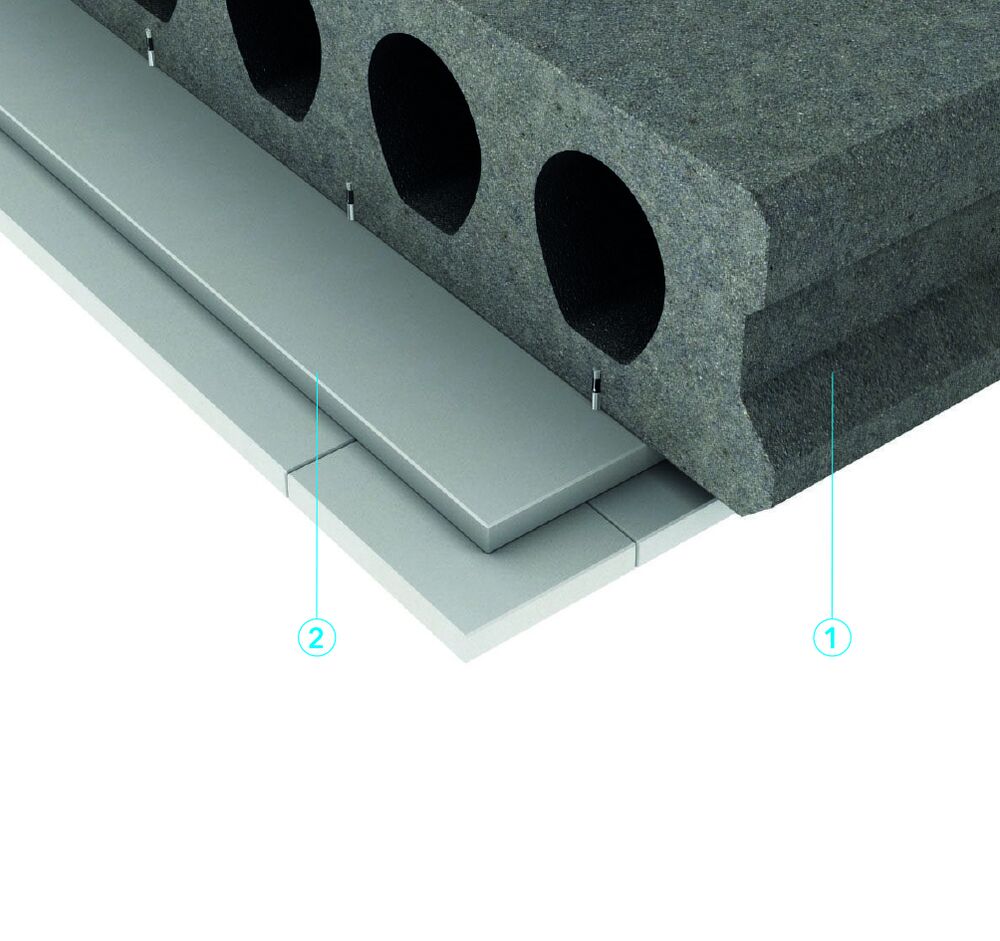

Installatiestappen:
1. Kanaalplaatvloer, stabiliteit berekend bij omgevingscondities.
2. PROMATECT®-H, dikte 29 mm (= 2 x 15 mm in de praktijk), aan de onderzijde van de vloer bevestigd met stalen nagelankers Fischer FNA Il min. Ø 6 x 30/5 mm, aangebracht met een maximale tussenafstand van 800 mm à rato van min. 4 ankers/m² voor de eerste laag en met stalen inslagankers Fischer FNA Il min. Ø 6 x 30/30 mm A4, aangebracht met een maximale tussenafstand van 400 mm à rato van min. 10 ankers/m² voor de tweede laag. De interfacetemperatuur tussen de PROMATECT®-H plaat en het betonoppervlak is na 120 minuten niet hoger dan 200 °C, conform de aanbevolen maatregelen en de criteria in de brief van november 2015 van de Bond van Fabrikanten van Betonproducten in Nederland.
3. Afwerking: naar keuze.
