Dak-wandaansluitingen met PROMATECT®-100

Voor de invulling van een WBDBO eis ter plaatse van de brandscheiding kunt u een dak-wandaansluiting toepassen. Deze aansluiting tussen een dragende wand en een geprofileerd stalen dak of een houten dak speelt een belangrijke rol bij de compartimentering van gebouwen. Promat heeft verschillende oplossingen getest die brandwerend zijn en die voldoen aan de eisen m.b.t. rookdoorlatendheid volgens NEN 6075 (Sa en S200). Hieronder worden de verschillende oplossingen toegelicht.

Aansluitingen met geprofileerde stalen daken met PROMATECT®-100 dik 12 mm en dik 20 mm





Oplossing 1

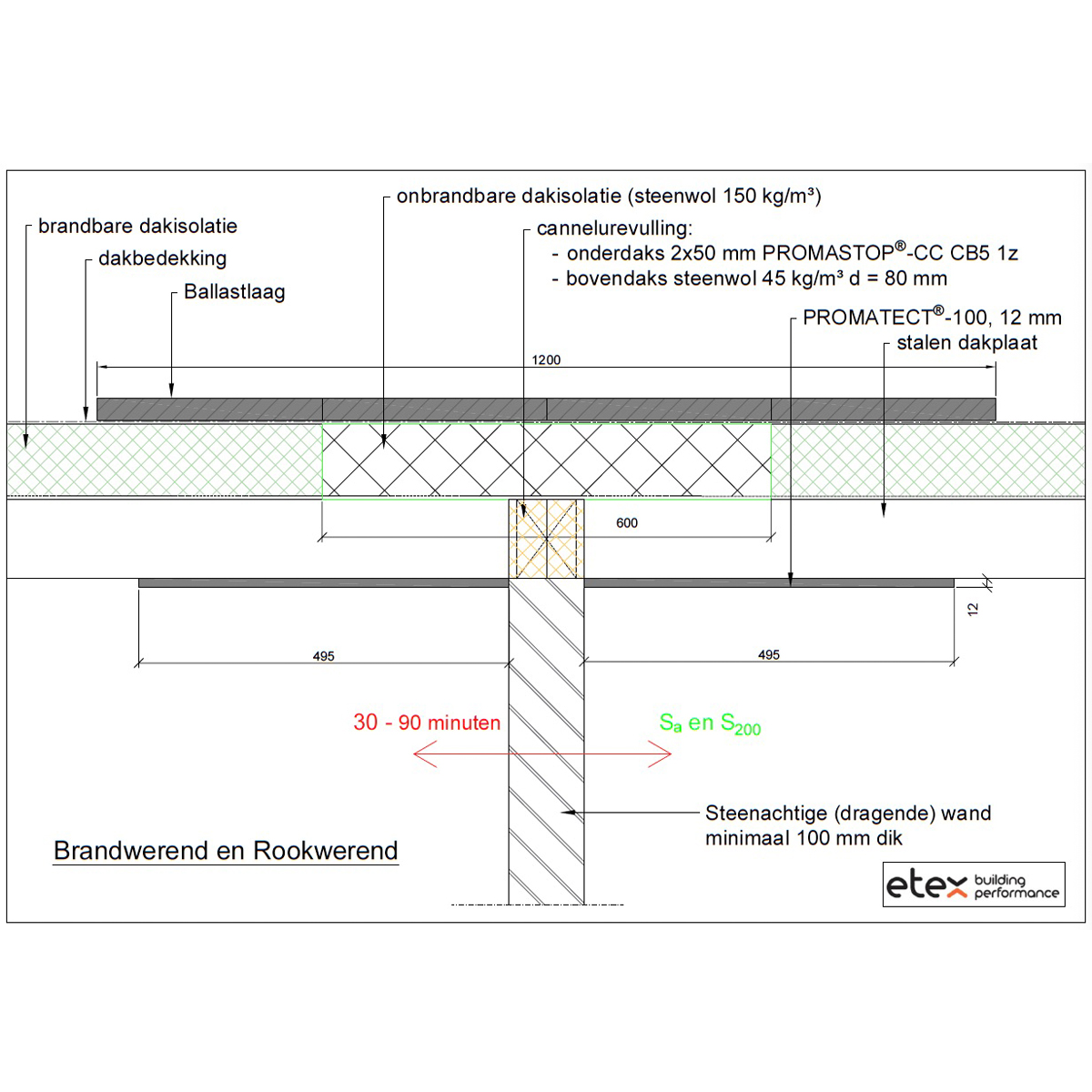

PROMATECT®-100 12 mm breed 495 mm aan beide zijden EI 30 t/m EI 90 en Sa en S200.

Bekijk deze oplossing

Oplossing 2

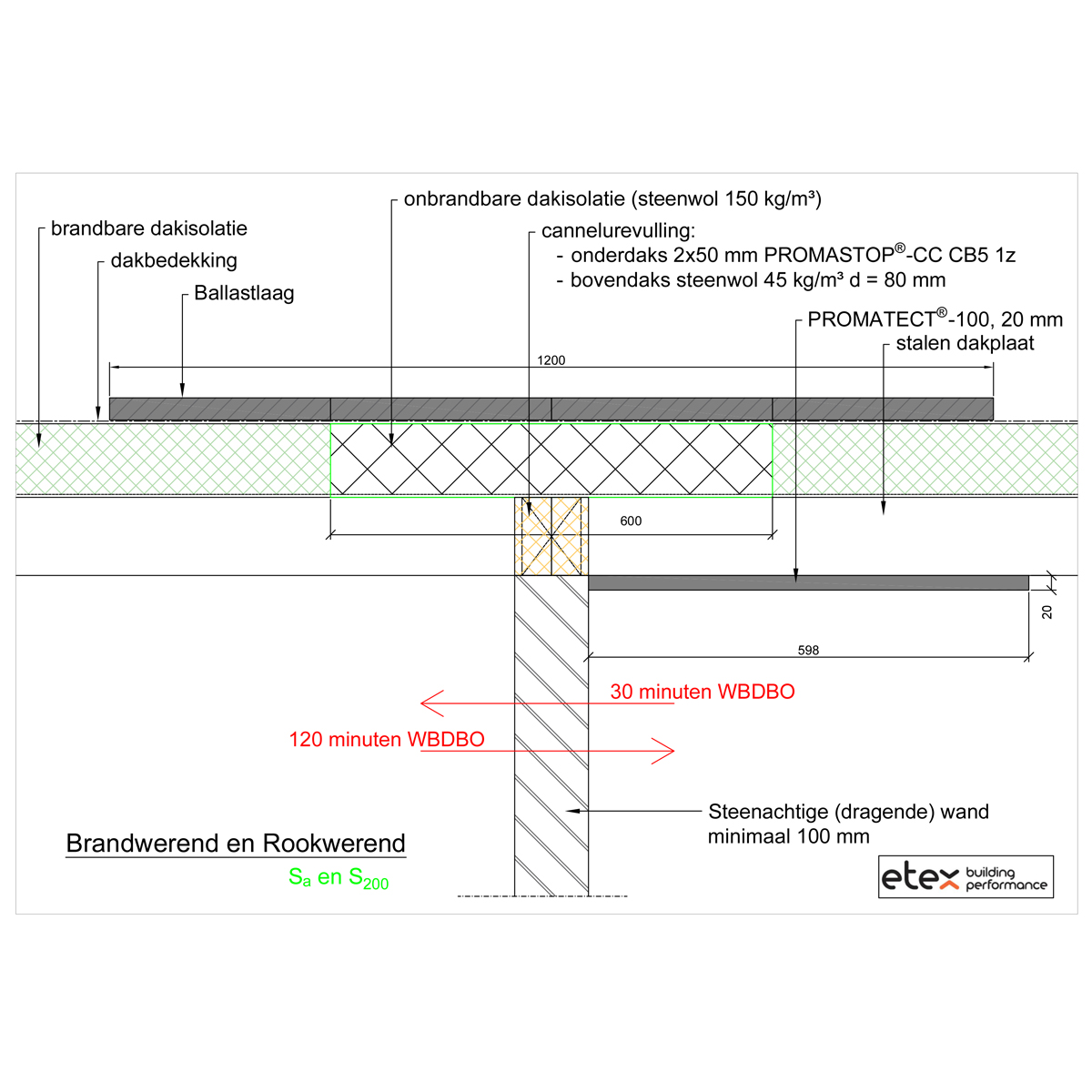

PROMATECT®-100 20 mm breed 600 mm aan één zijde naar keuze EI 30. Als de brand slechts vanaf één zijde mag worden beschouwd dan is de brandwerendheid EI 120 als de beplating aan de niet verhitte zijde wordt gemonteerd. Ook wordt voldaan aan Sa en S200.

Bekijk deze oplossing

Oplossing 3

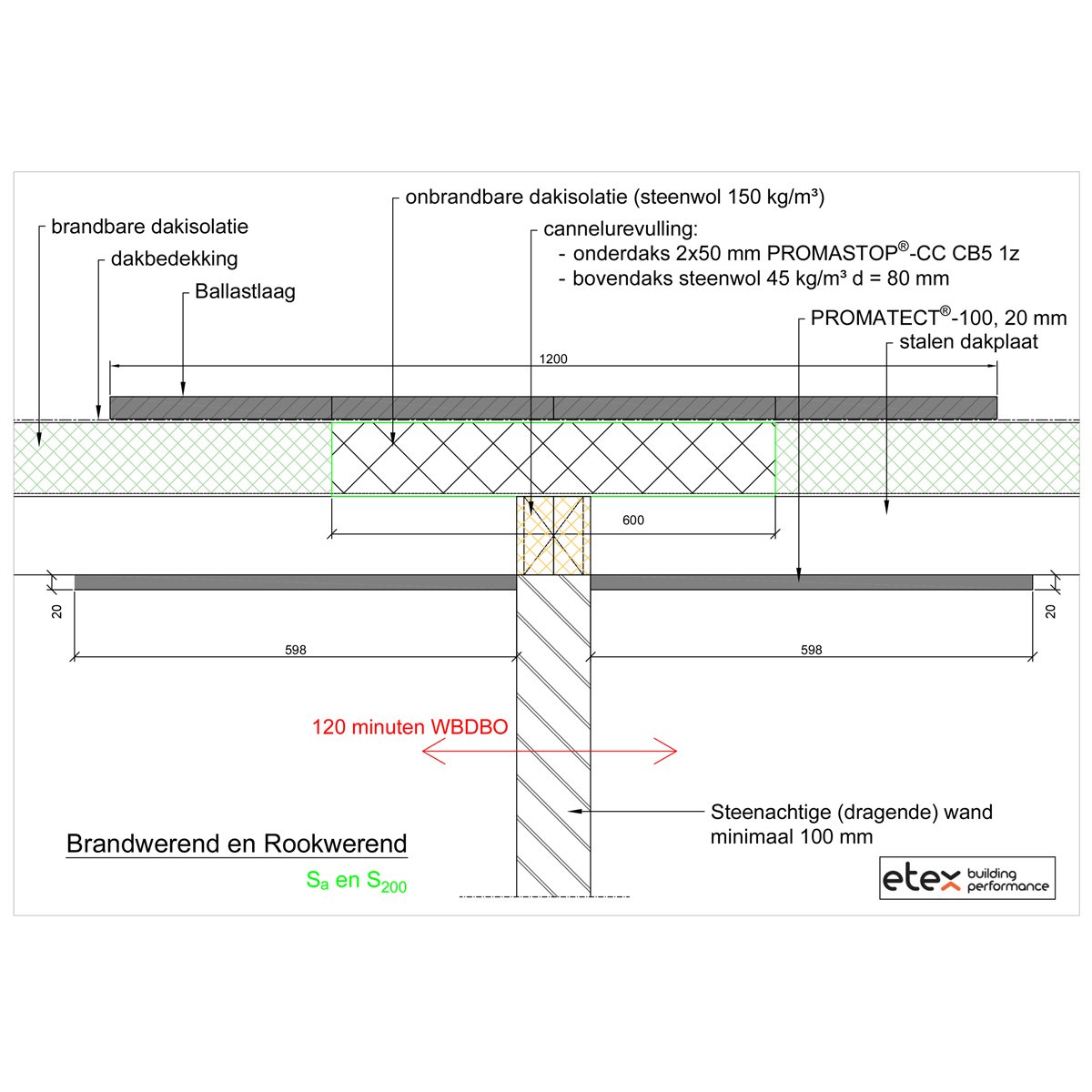

PROMATECT®-100 20 mm breed 600 mm aan beide zijden EI 120 en Sa en S200.

Naast de strook PROMATECT®-100 bestaan de details voor de aansluitingen met de geprofileerde stalen daken uit een aantal andere voorzieningen die boven- en onderdaks nodig zijn om branddoorslag en brandoverslag te voorkomen. Zo is bijvoorbeeld uit een test gebleken dat de cannelurevulling bovendaks van groot belang is. Zonder deze cannelurevulling wordt door stroming van hete gassen het thermisch criterium snel overschreden, zelfs voordat er 20 minuten verstreken zijn.

Daarnaast is een onderbreking van een brandbare isolatie door een steenwol dakisolatie cruciaal, evenals een ballastlaag van betontegels bij de aanwezigheid van een brandbare dakbedekking.

Zijn er bepaalde aandachtspunten?

Jazeker. Conform de NEN 6068 dient de aansluiting van de brandwand op het dak zodanig te zijn dat branddoorslag ter plaatse van de aansluiting wordt voorkomen en dat de brandwand niet bezwijkt als een deel van het dak van de brandruimte bezwijkt. Een lichte scheidingswand kan als brandscheiding dienen als deze belast getest is met minimaal de in de praktijk voorkomende belasting en daarbij eveneens de gewenste brandwerendheid heeft behaald conform EN 13501-2. De staalconstructie (kolommen en liggers) die bij vervormen en/of bezwijken ervoor zorgt dat de brandscheiding niet meer voldoet aan de gestelde eis, dient minimaal dezelfde brandwerendheid te hebben. Een constructeur kan bepalen welke kolommen en liggers het betreft.

Onderbouwing van de brandwerendheid

Alle opties vindt u terug in een nieuw rapport van Efectis, zodat u eenvoudig de optimale keuze maakt en gemakkelijk kunt aantonen dat uw variant voldoet aan de eisen m.b.t. brandwerendheid en rookdoorlatendheid conform NEN 6075.

Aansluitingen met platte- en hellende houten daken met PROMATECT®-100 dik 12 mm

Ook voor platte -en hellende houtden daken heeft Promat geteste constructies.

Dak-wandaansluitingen met PROMATECT®-100

Platte houten daken

PROMATECT®-100 12 mm dik, gemonteerd over een breedte van 600 mm aan weerszijden van de wand tegen de onderzijde van de houten balken en panlatten met snelbouwschroeven 3.5 x 35 mm h.o.h. maximaal 200 mm. Nadien afdichten met PROMASEAL®-A kit.

Bekijk het systeemblad voor een volledige omschrijving: 100.27.30

Dak-wandaansluitingen met PROMATECT®-100

Hellend houten dak

PROMATECT®-100 12 mm dik, gemonteerd over een breedte van 600 mm aan weerszijden van de wand, rechtstreeks tegen de onderzijde van het houten dakbeschot en de gordingen met nieten 14/25 h.o.h. 100 mm.

Bekijk het systeemblad voor een volledige omschrijving: 100.27h.30
