Hourdis en béton au moyen de PROMATECT®-H - R(EI)120

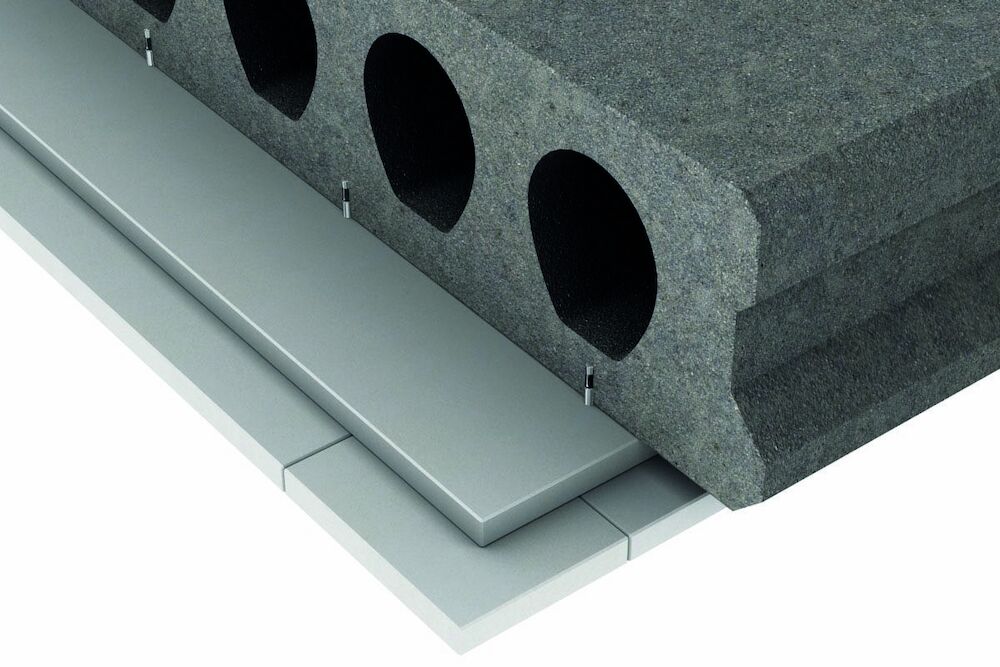

Un hourdis en béton est protégé à la face inférieure par une double couche de plaques PROMATECT®-100 2x15mm, fixées directement dans le béton.
Plus d'informations
Résistance au feu:
120 min
Classe de résistance au feu:
REI 120
Produit utilisé:
PROMATECT®-H
Épaisseur de la plaque:
15 mm
Nombre de couches de plaques:
2
Numéro de système:
1.22.R(EI)120_BE
Orientation de l'application:
Horizontal
Fire Report Number:
2010-Efectis-R0346 rev.1
Installation Steps:
1. Hourdis en béton, stabilité calculée en fonction des conditions environnantes.
2. PROMATECT®-H, e = 2x15mm, fixé à la face inférieure de la dalle au moyen d'ancres à clou en acier Fischer FNA Il min. Ø 6x30/5 mm, posées au moins tous les 1000 mm au prorata d'au moins 4 ancres/m² pour la première couche et au moyen d'ancres à clou en acier Fischer FNA Il min. Ø 6x30/30 mm A4, posées au moins tous les 430 mm au prorata d'au moins 10 ancres/m² pour la deuxième couche. La température d'interface entre la plaque PROMATECT®-H et la surface du béton ne peut pas dépasser 200°C après 120 min. Conformément à l'Eurocode 1992-1-2, les dalles en béton doivent avoir une épaisseur spécifique, afin de répondre au critère EI. Si l'épaisseur de la dalle ne répond pas à ces valeurs minimales, il y a lieu d'appliquer une couche de protection en PROMATECT®-H.
3. Finition : les plaques à bords droits sont juxtaposées avec un jeu max. de 1mm, sans finition supplémentaire (facultative).
