Dalle en béton au moyen de PROMATECT®-H - R 30
Une dalle en béton est protégée à la face inférieure par une couche de plaques PROMATECT®-H, fixées directement dans le béton.
Plus d'informations
Résistance au feu:
30 min
Classe de résistance au feu:
R 30
Produit utilisé:
PROMATECT®-H
Numéro de système:
1.22.30_BE
Orientation de l'application:
Horizontal
Fire Report Number:
02835.1/15/Z00NZP
Installation Steps:

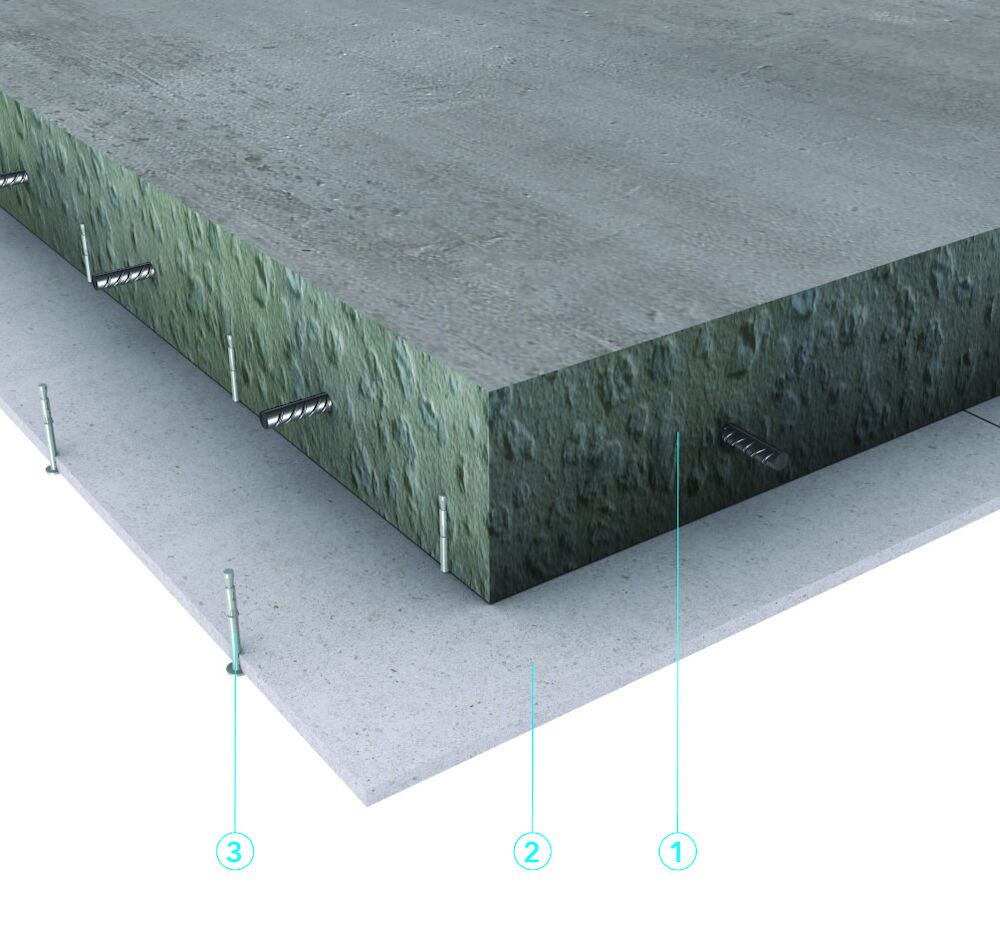

1. Dalle en béton, densité min. 1900 kg/m³, classe de résistance min. C25/30.
2. PROMATECT®-H, appliqué à la face inférieure de la dalle, épaisseur en fonction de la résistance au feu demandée, des dimensions de l'élément de construction en béton, du type d'armature et du recouvrement de béton. Conformément à l'Eurocode 1992-1-2, les dalles en béton doivent avoir une épaisseur spécifique, afin de répondre au critère EI. Si l'épaisseur de la dalle ne répond pas à ces valeurs minimales, il y a lieu d'appliquer une couche de protection en PROMATECT®-H.
3. Chevilles à frapper en acier Fischer FNA Il min. Ø 6x30/30 mm, posées au prorata d'une cheville/0,4 m², c.à.d. au moins 8 chevilles à frapper/plaque avec dimensions 2,5 x 1,25 m. Au droit des points de fixation, il faut appliquer un peu de colle Promat® GLUE-K84 (± 10 cm) entre le béton et les plaques PROMATECT®-H.
4. Finition : les plaques à bords droits sont juxtaposées avec un jeu max. de 1mm, les bords des plaques sont parachevés au moyen d'Enduit Promat® PRO.
