Plancher en bois au moyen de PROMATECT®-H + laine de roche - montage par le dessus - REI 60

Un plancher en bois est protégé à la face inférieure par une couche de plaques PROMATECT®-H épaisseur 10 mm, fixées entre les poutres en bois.

Plus d'information

Résistance au feu: 60 min
Orientation de l'application: Horizontal
Fire Report Number: 16641B
Nombre de couches de plaques: 1
Produit utilisé: PROMATECT®-H
Épaisseur de la plaque: 10 mm
Sens: b→a
Classe de résistance au feu: REI 60
Résistance au feu: 60 min
Fire Report Number: 16641B

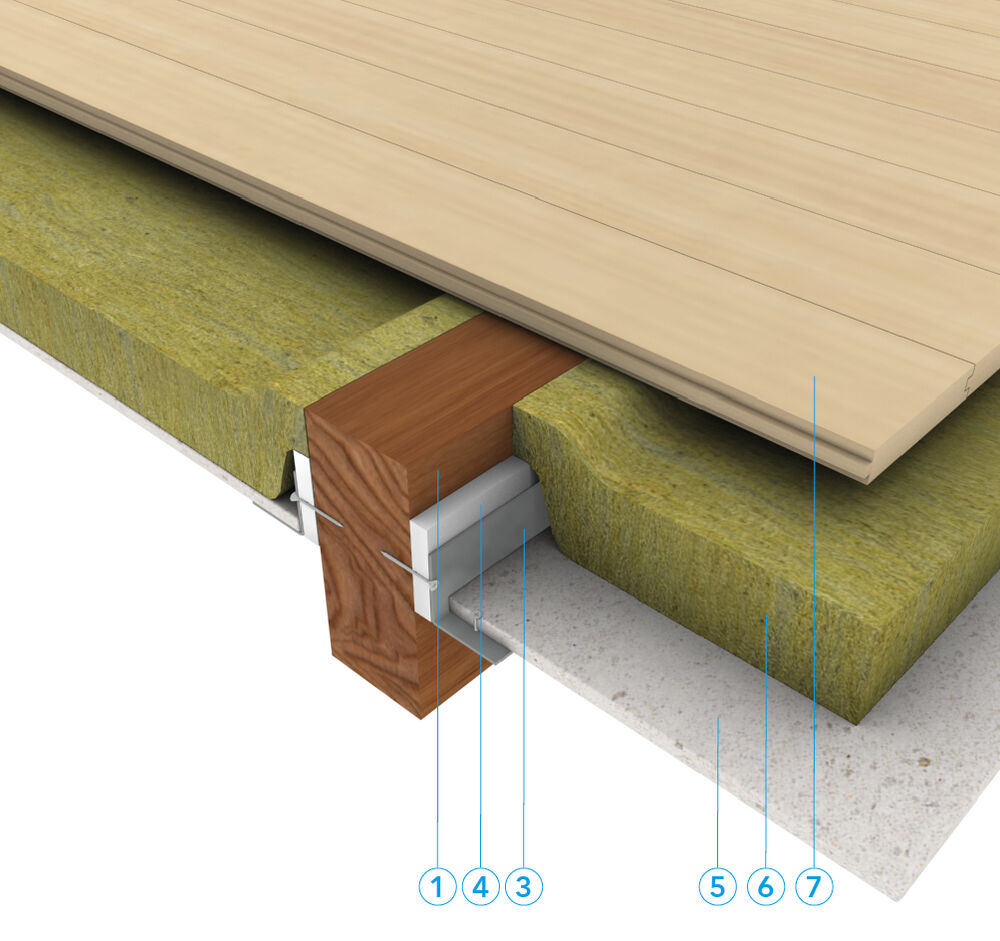

Installation Steps:

1. Poutres porteuses en bois, section min. 75 x 225 mm (l x h), classe de résistance ≥ C18, masse volumique ≥ 558 kg/m³, moment max. et force transversale max. inférieurs à ceux testés, posées au moins tous les 500 mm.
2. Laine de roche, masse volumique min. 45 kg/m³, comprimée entre les poutres périphériques et la construction adjacente en matière pierreuse (max. 65 mm) - Détail A.
3. Profilé L en acier, 30 x 30 mm, épaisseur du matériau 0,75 mm, fixé tous les 250 mm à travers la bande ALSIJOINT® de part et d'autre dans les poutres porteuses en bois sur toute la longueur et jusqu'à 100 mm de la face inférieure des poutres au moyen de vis en acier Ø 3,5 x 50 mm.
4. Bande ALSIJOINT® strook 12 x 50 mm, comprimée entre le profilé L et les poutres porteuse en bois.
5. PROMATECT®-H, e = 10 mm, appliqué à la face inférieure de la construction de plancher en bois porteuse et fixé tous les min. 250 mm entre les poutres porteuses sur des profilés L au moyen de vis min. Ø 3,9 x 25 mm. Les joints entre les plaques sont couverts d'une bande supplémentaire en PROMATECT®-H, e = 10 mm, l ≥ 100 mm, fixée dans les plaques au moyen de colle Promat®-GLUE K84 et tous les 100 mm au moyen d'agrafes en acier min. 20 x 5,5 x 20 mm, épaisseur du matériau 1 mm. Le plénum (espace entre la face supérieure des plaques PROMATECT®-H et la face inférieure de la plaque de répartition) a une hauteur de min. 125 mm et max. 175 mm.
6. Laine de roche, e = 60 mm, masse volumique ≥ 35 kg/m³, posée sur les plaques PROMATECT®-H.
7. Plaque de répartition, composée panneaux OSB à tenons et mortaises, e = min. 22 mm, masse volumique = min. 567 kg/m³, posés perpendiculairement sur les poutres porteuses et fixées au moins tous les 275 mm au moyen de vis en acier min. Ø 5 x 50 mm.
8. Finition : Le raccord périphérique des plaques PROMATECT®-100 à la construction adjacente en matière pierreuse est obturé au moyen de silicone résistant au feu PROMASEAL®-S ou de mastic résistant au feu PROMASEAL®-A. Les plaques à bords droits sont juxtaposées avec un jeu max. de 1,5 mm sans finition supplémentaire (facultative).
